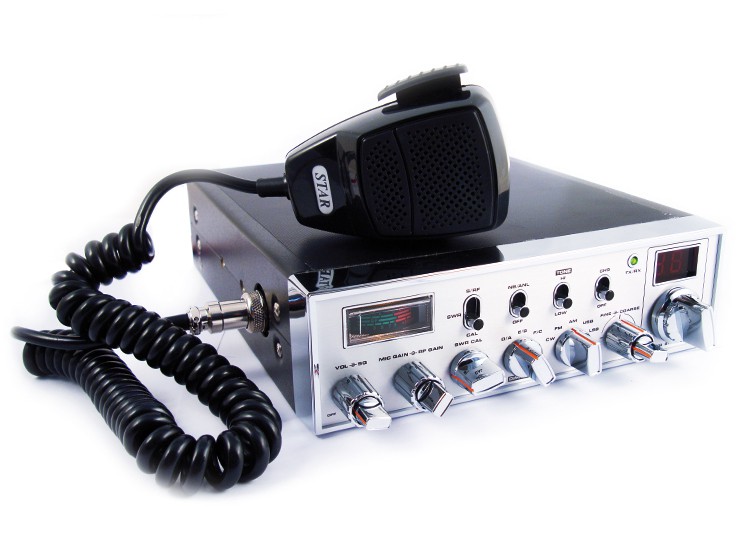

Superstar SS-3900 è un ricetrasmettitore veicolare omologato 40 canali*, il suo utilizzo è semplice ed immediato, ideale per i collegamenti “DX” a lunga distanza. Illuminazione display canali e s-meter di colore blu, comandi MIc-Gain & RF-Gain, Rosmetro SWR incorporato, costruito in tecnologia classica permette una facile personalizzazione come ad esempio l´inserimento di eventuali schede aggiuntive tipo effetto echo e preamplificazione microfonica, driver e finale RF di tipo MosFet.


Scheda madre con componenti classici (no SMD) modello EPT3600Caratteristiche principali

    Canali: 40 CH/AM/FM/USB/LSB
    Gamma di frequenza: 26.965 - 27.405 MHz
    Controllo frequenza: Sintetizzatore PLL
    Tolleranza di frequenza: 0,005%
    Stabilità di frequenza: 0,001%
    Gamma temperatura: da -10°C a + 55°C
    Microfono: Dinamico con P.T.T. cavo spiralato e connettore 4 poli
    Tensione d´alimentazione: 13,2 Vcc nominali :t 10%
    Assorbimento TX: AM, 2.5A - Uscita SSB PEP, 5A
    Assorbimento RX: Squelch, 0,6A - Max uscita audio, 1,2A
    Ciclo di utilizzo: 3/3/54

Trasmettitore

    Potenza d´uscita: AM 4W - FM: 4W SSB 12W
    Modulazione: AM/FM/SSB
    Soppressione portante SSB: 55 dB
    Banda laterale indesiderata 50 dB
    Risposta frequenza AM e FM: da 300 a 3000 Hz
    Impedenza d´uscita 50 ohm, sbilanciati

Ricevitore

    Sensibilità SSB: 0,25 uV per 10 dB (S+N)/N
    Sensibilità AM: 0,5 uV per 10 dB (S+N)/N
    Sensibilità FM: 1 uV per 20 dB (S+N)/N
    Frequenza IF: AM/FM 10.695 MHz 1° IF, 455 KHz 2° IF
    Frequenza IF: SSB: 10.695 MHz
    Reiezione canale adiacente: 60 dB AM/FM e 70 dB SSB
    Controllo guadagno RF: 45 dB regolabile per ottimizzare la ricezione del segnale
    Controllo guadagno automatico: Variazioni d´uscita audio inferiori a 10 dB con ingresso da 10 a 100,000 uV
    Squelch Regolabile: soglia meno di 0,5 uV
    ANL Automatico
    Gamma di frequenza del Clarifier: Coarse (RX) +/- 5 KHz Fine (RX) +/- 1 KHz
    Potenza d´uscita audio: 4 watt su 8 ohm
    Risposta frequenza: da 300 Hz a 2,8 KHz
    Altoparlante incorporato : 8 ohm, circolare
    Altoparlante esterno (opzionale) : 8 ohm, disattiva quello interno quando è collegato


*=Versione Export 240 canali, 10 watt AM/FM, 30 Watt SSB PeP
