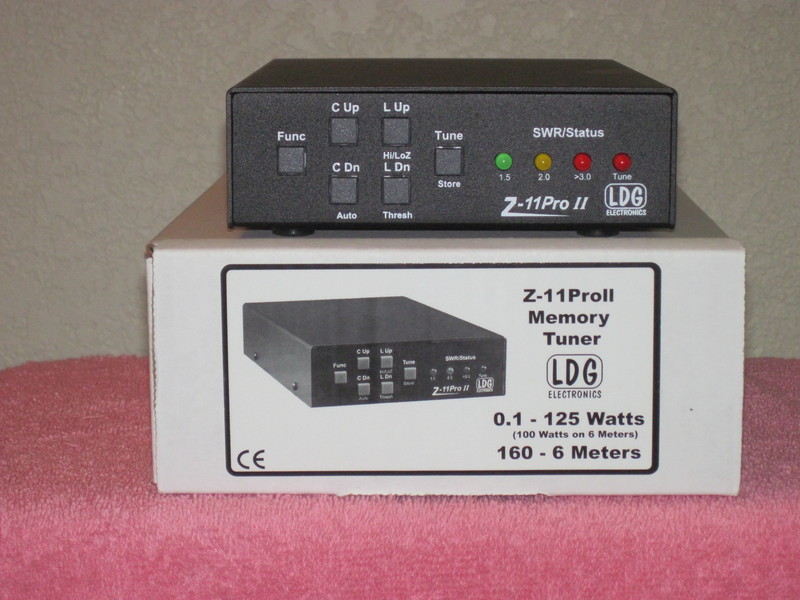

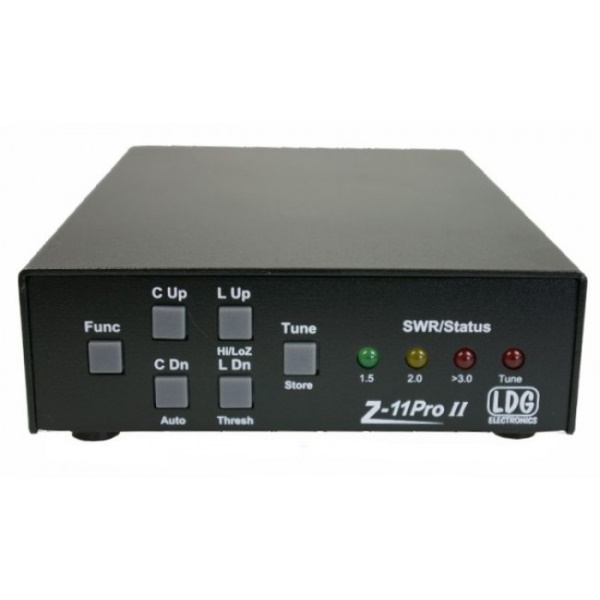

LDG Z-11 PRO II - Accordatore automatico compatto

Lo Z-11PRO-II è un prodotto compatto ed estremamente efficiente, adattissimo alle operazioni in base o portatile. L´utente può installare a propria cura all´interno del contenitore un portapile per una conveniente alimentazione durante operazioni portatili. L´assorbimento è talmente basso che con uso ordinario una batteria da 9V alkalina durerebbe molti mesi. In casa o in auto si può usare una fonte d´alimentazione convenzionale. L´utilizzo è intuitivo e immediato: basta premere il tasto TUNE mentre si trasmette per dare inizio ad un ciclo d´accordo, oppure basta (in modo AUTO) iniziare a trasmettere in SSB o AM e lo Z-11PRO farà automaticamente l´accordo.

Sebbene non strettamente richiesto, è possibile usare un cavetto per Yaesu o ICOM, grazie al quale alla pressione di un solo tasto l´apparato trasmette una portante, l´accordatore effettua l´accordo, e l´apparato torna nel modo e potenza originari.

ATTENZIONE:

Il sensore RF di Z11PRO-II è estremamente sensibile, in quanto studiato per essere estremamente efficiente in HF e 50 MHz.
Alcune prime serie di radio Yaesu FT-857 o FT-897 (non tutte), se usate in VHF o UHF, trasmettono una piccola parte di RF anche sulla porta HF.
Ciò potrebbe attivare la procedura di accordo in modo automatico o generare il lampeggio dei led di Z-11Pro-II se si trasmette con queste radio in UHF.
Ciò non crea danni nè all´accordatore nè alla radio. Questo fastidio può essere evitato (qualora presente nei pochissimi casi possibili) staccando il cavo d´alimentazione o ponendo l´accordatore in modo semi-automatico.
In caso di RF indotta sul cavo d´alimentazione da altri apparati basta usare dei toroidi sulla linea per interrompere l´interferenza (il tipo a cilindro apribile della Radio Works da noi disponibile, mod. Ferrite025, è adatto a questo scopo ed altri analoghi).

IMPORTANTE ED UTILE NOTA OPERATIVA:

La possibilità d´installare batterie interne per l´alimentazione consente anche di posizionare l´accordatore in postazione remota direttamente alla base dell´antenna, dove risulterà più efficiente eliminando di fatto le ulteriori perdite che si hanno accordando anche il cavo coassiale che arriva alla radio. Se l´antenna dovesse avere un´alimentazione non a cavo coassiale si potrà usare un balun 1:1 o 4:1  a scelta tra quelli riportati in basso nella pagina, a seconda del valore delle impedenze d´adattare. Se usato all´aperto con UNUN RU-4:1 ed antenne del tipo "canna da pesca" o simili, esso andrà opportunamente protetto dalle intemperie, non essendo impermeabile, ma fornirà un risultato ottimo con basse perdite, senza dover ricorrere a dispositivi d´adattamento a larga banda ulteriori, consentendo quindi un risparmio. In questo caso anche la presa di terra alla base dell´antenna (o il sistema di radiali) svolgerà un ruolo fondamentale nella resa complessiva del sistema d´antenna.

Riassumiamo di seguito le caratteristiche tecniche dello Z-11PRO-II

• Potenza applicabile da 0.1 a 125 W (SSB e CW), 100W in 6 metri
• Frequenza operativa: da 1.8 a 54 MHz, con sensore di frequenza incorporato
• Visualizzazione a LED per indicazione di SWR e stato
• Tempo d’accordo: da 0.1 a 6 secondi la prima volta, <0.1 sec. dopo memorizzazione
• 2000 memorie
• Cambio banda pressoché istantaneo grazie alle memorie
• Parametri utente selezionabili: Auto/Semi, soglia ed altro
• Accorda carichi da 6 a 1000 ohm (da 6 a 150 in 6 metri), oppure da 6 a 4000 ohm con balun esterno opzionale 4:1
• Per dipoli, verticali, direttive e qualsiasi antenna alimentata da cavo coassiale
• Con il balun esterno opzionale è possibile accordare antenne di tipo long-wire di lunghezza anche casuale, oppure alimentate da piattina o linea bifilare aperta
• Alimentazione: da 7 a 16 V DC, assorbimento massimo 300 mA, circa 25 uA ad accordo avvenuto in standby.
• E´ possibile installare all´interno un portabatterie (fornito dall´utente) per alimentazione con batterie.
• Dimensioni compatte: cm. 19,55 x 12,7 x 3,81 circa
• Peso leggero: circa grammi 690
• Manuale cartaceo in Italiano fornito nella confezione

OPZIONI:

• cavo Y-ACC (per Yaesu FT-857 / FT-897)
• cavo IC-2 (per ICOM)
• cavo di collegamento coassiale al RTX
