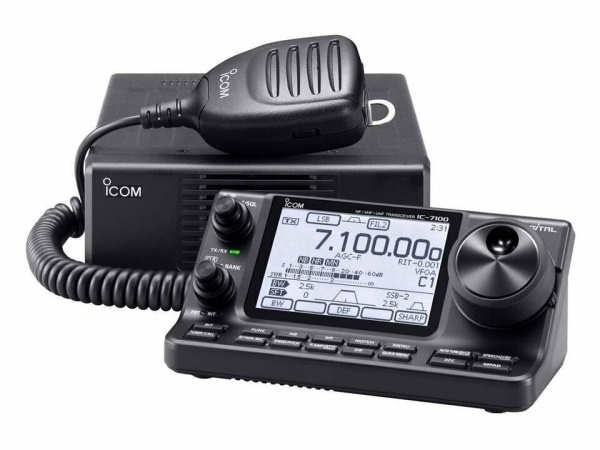

ICOM IC-7100
RICETRASMETTITORE HF/VHF/UHF ALL MODE
Garanzia Italia 3 anni

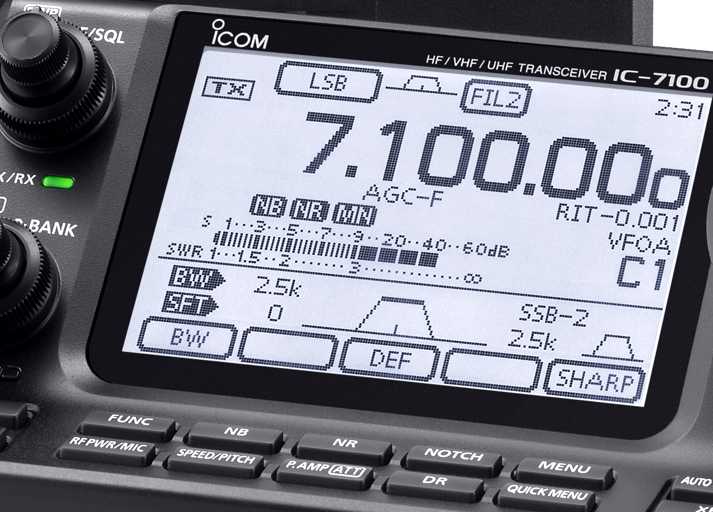

Interfaccia intuitiva con schermo sensibile al tatto
Con lo schermo sensibile si ha un innovativo, rapido e facilitato controllo delle funzionalità e gestione delle memorie.

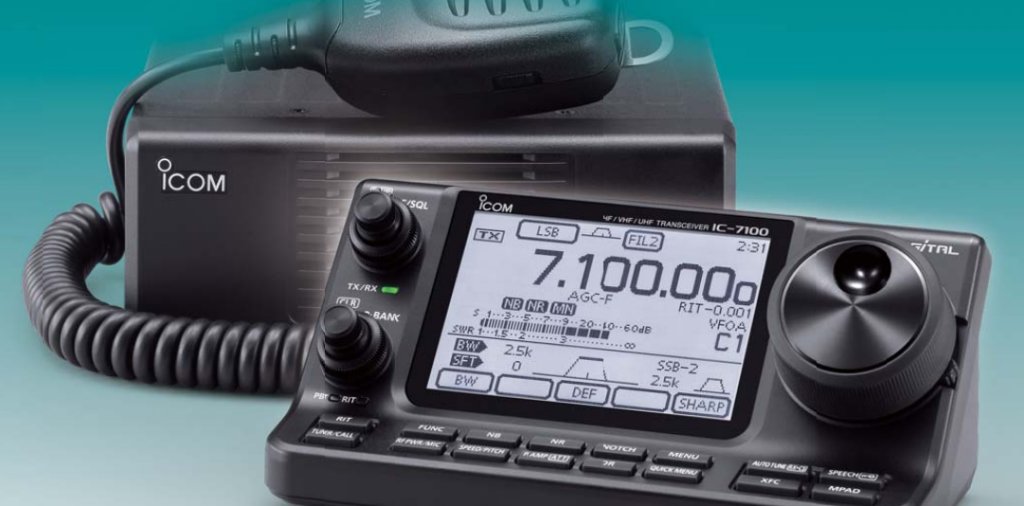

Controller inclinato
L’unità di comando è inclinata, per essere rivolta direttamente verso l’operatore, per
migliorare la lettura dello schermo.
L’efficiente altoparlante ovale incorporato ha una chiara resa acustica. All’unità di controllo si può collegare un altoparlante esterno o un manipolatore elettronico.
Operatività modo DV, D-STAR
Con l’IC-7100 si possono stabilire comunicazioni digitali voce e dati a bassa velocità in modo
DV D-STAR*. Il collegamento dei ripetitori D-STAR tramite le rete Internet vi permette di realizzare collegamento a grande distanza con una modulazione digitale che rende un audio chiaro ed comprensibile.
*Digital Smart Technology for Amateur Radio
Funzionalità DSP in IF
La più recente tecnologia DSP a 32 bit a virgola mobile supporta molti processi digitali del segnale come filtro in IF, doppio PBT, filtro “notch” manuale. Ovviamente questo evoluto processo digitale interviene su tutte le bande amatoriali, dalle HF a 70 cm.
Montaggio base a ventosa
opzionale, MBF-1 Con la base MBF-1, che si fissa sul vostro veicolo tramite ventosa, avete un accessorio che facilita l’installazione. È necessario disporre anche della staffa per installazione mobile MBA-1.
Altre funzionalità
- Lettore per scheda SD, per memorizzare voce e clonare dati.
- Doppio circuito integrato DSP, per una prestazione versatile del processo digitale.
- Demodulatore e decodificatore RTTY incorporato.
- Schermata grafica SWR (ROS).
- Compressore audio RF controllato da DSP.
- 505 canali memoria.
- Registratore audio con funzioni riproduzione.
- Copertura 70 – 70,5 MHz, con 50 W di potenza RF resa (varia in funzione della versione).
- Alta stabilità di frequenza: ± 0,5 ppm.
- Disponibile programma di controllo remoto su IP RS-BA1 opzionale.
Accessori in dotazione previsti
- Microfono da palmo
- Cavo alimentazione in CC
- Connettore per tasto elettronico
- Fusibili di ricambio
- Cavo ACC
- Cavo di collegamento per il controller
APPARATO CONFORME ALLA DIRETTIVA R&TTE 99/05/CE
ACCETTAZIONE MINISTERIALE: 0039081 DEL 17/06/2013
|
ACCESSORI DEDICATI
|
|
MICROFONI
|
|
HM-36
|
Microfono da palmo (richiede OPC-589)
|
|
HM-103
|
Microfono da palmo
|
|
HM-151
|
Microfono da palmo
|
|
HM-198
|
Microfono da palmo
|
|
SM-30
|
Microfono da base (richiede OPC-589)
|
|
SM-50
|
Microfono da base (richiede OPC-589)
|
|
SP-35
|
Altoparlante esterno
|
|
ALIMENTATORI
|
|
PS-126
|
Alimentatore 25A
|
|
ANTENNE
|
|
AH-2B
|
Antenna veicolare
|
|
AH-740
|
Antenna a sintonia automatica (richiede OPC-2321)
|
|
ACCORDATORI E AMPLIFICATORI
|
|
AT-180
|
Accordatore d’antenna
|
|
AH-4
|
Accordatore d’antenna
|
|
IC-PW1
|
Amplificatore lineare HF (richiede OPC-599)
|
|
CAVI
|
|
OPC-589
|
Cavo adattatore per microfono 8 pin
|
|
OPC-599
|
Cavo adattatore per prese ACC da 13 a 7 e 8 pin
|
|
OPC-1529R
|
Cavo di connessione PC/GPC tipo RS-232
|
|
OPC-2218LU
|
Cavo di programmazione con presa USB
|
|
OPC-2253
|
Cavo separazione 3,5 metri
|
|
OPC-2254
|
Cavo separazione 5 metri
|
|
OPC-2321
|
Cavo adattatore di controllo per AH-740
|
|
OPC-2350LU
|
Cavo dati
|
|
STAFFE
|
|
MB-62
|
Staffa veicolare
|
|
MBF-1
|
Staffa di montaggio veicolare (richiede MBA-1)
|
|
MBA-1
|
Staffa di montaggio per il controller
|
|
SOFTWARE E CONTROLLO REMOTO
|
|
CS-7100
|
Software di programmazione
|
|
RS-BA1
|
Software per controllo remoto
|
|
RC-28
|
Encoder remoto
|
|
CT-17
|
Convertitore CI-V per PC
|
|
CARATTERISTICHE TECNICHE
|
|
GENERALI
|
|
Ricevitore:
|
0,030 – 199.999 *1 / 400.000 – 470.000 *1
|
|
Trasmettitore:
|
1,830 – 1,850 / 3,500 – 3,800 / 7,000 – 7,200 /
10.100 – 10,150 / 14.000 – 14,350 / 18,068 – 18,168 / 21,000 – 21,450 / 24,890 – 24,990 / 28,000 – 29,700 / 50,000 – 51,000
70,00 - 70,500 *2 / 144,000 – 146,000 / 430,000 - 440,000
|
|
*1 Non garantito su alcune bande di frequenza.
*2 Solo 70,100 / 70,200 / 70,300 ±25W EIRP.
|
|
Modo:
|
USB, LSB, CW, RTTY, AM, FM, WFM (solo Rx)
|
|
Canali memoria:
|
505 (495 normali, 4 di chiamata, 6 limite scansione)
700 (canali ripetitore D-STAR)
|
|
Connettore antenna:
|
SO-239 x 2 (uno per bande HF / 50MHz l´altro per VHF, 50 Ohm)
|
|
Temperatura oper.:
|
da -10 °C a +60 °C
|
|
Stabilità frequenza:
|
entro ±0.5 ppm (da +0 °C a +50 °C)
|
|
Alimentazione:
|
13,8 Vcc ±15%
|
|
Assorbimento
(@13.8 Vcc):
|
Max. Potenza Tx: 22A
Rx audio max. / Standby: 1.5A/1.2A
|
|
Dimensioni
(L×A×P, sporgenze
non incluse):
|
unità RF 167 × 58 × 225 mm
controller 165 × 64 × 78.5 mm
|
|
Peso (circa):
|
unità RF 2,3 kg / controller 0,5 kg
|
|
TRASMETTITORE
|
|
Potenza uscita
(@ 13,8 Vcc):
|
SSB/CW/RTTY/FM/DV
|
(HF/50MHz) 2-100W
|
|
AM
|
(HF/50MHz) 1-40W
|
|
SSB/CW/RTTY/FM/DV
|
(70* /144MHz) 2-50W
|
|
SSB/CW/RTTY/FM/DV
|
(430/440MHz) 1-35W
|
|
* in Italia la potenza massima autorizzata è di 20W EIRP.
|
|
Emissioni spurie:
|
< –50 dB (bande HF)
|
|
< –63dB (50 MHz)
|
|
< –60dB (70/144 / 430 MHz)
|
|
Soppressione portante:
|
> 50 dB
|
|
Soppressione banda
laterale indesiderata:
|
> 50 dB
|
|
RICEVITORE
|
|
Frequenze intermedie:
|
SSB/CW/AM/FM/WFM
|
124,487 MHz, 455 kHz, 36 kHz
134,732 MHz, 10,700 MHz
|
|
Sensibilità:
|
MHz
|
0,5-11,8
|
1,8-29,9
|
50-54
|
70/144/430
|
|
SSB/CW/RTTY
|
-
|
0,16µV
|
0,13µV
|
0,11µV
|
|
AM
|
13µV
|
2µV
|
1µV
|
1µV
|
|
FM
|
0,5µV (28-29,7MHz)
|
0,25µV
|
0,18µV
|
|
DV
|
1µV (28-29,7MHz)
|
0,63µV
|
0,35µV
|
|
WFM
|
-
|
-
|
10µV (76-108MHz)
|
|
| |
|
Selettività:
|
|
|
Oltre
|
Minore di
|
|
SSB
(largh. banda 2,.4 kHz, stretta)
|
2,4kHz/-6dB
|
3,6kHz/-60dB
|
|
CW
(largh. banda 500 Hz, stretta)
|
500Hz/-6dB
|
900Hz/-60dB
|
|
RTTY
(largh. banda 350 Hz)
|
360Hz/-6dB
|
650Hz/-60dB
|
|
AM
(largh. banda 6 kHz)
|
6,0kHz/-6dB
|
15kHz/-60dB
|
|
FM
(largh. banda 15 kHz)
|
12kHz/-6dB
|
20kHz/-60dB
|
|
DV
(spaziatura 12,5 kHz)
|
-50dB
|
|
Rapporto reiezione spurie
ed immagini:
|
> 70 dB (bande HF)
> 65dB (50/144/430 MHz)
(salvo punto IF 144 MHz)
|
|
Potenza audio resa @ 13,8Vcc:
|
> 2,0 W (distorsione 10%, carico 8 Ohm)
|
|
