L´IC-R8600 è un ricevitore di comunicazione a banda larga da 10 kHz a 3 GHz che consente non solo la decodifica di diversi segnali di comunicazione digitale e analogica, ma grazie alle tecnologie avanzate di elaborazione FPGA implementate forniscono chiarezza e precisione dei segnali ricevuti.
Un´eccezionale copertura di banda: da 10 kHz a 3 GHz
L´IC-R8600 è in grado di decodificare segnali digitali con diversi protocolli inclusi P25 (Fase 1), NXDN™, dPMR™, D-STAR, il protocollo giapponese DCR (Digital Convenience Radio). La ricezione dei segnali analogici convenzionali comprende tutte le modalità: USB, LSB, FSK, CW, AM, S-AM (AM-Sincrona), FM e WFM, con una copertura da 10 kHz a 3 GHz a passi di 1 Hz.
Disponibile la guida che permette la decodifica di segnali digitali in tecnologia DMR, TETRA e molto altro, in abbinamento al Software SDR Sharp
La documentazione necessaria sarà possibile scaricarla dopo l'acquisto, troverai il kit necessario per l’interfacciamento del ricevitore ICOM IC-R8600 con il software SDR Sharp.
Tramite questo software, sarà possibile utilizzare il ricevitore per la decodifica di trasmissioni digitali (anche DMR e TETRA).
È presente, inoltre, un manuale PDF contenente le istruzioni per interfacciare il ricevitore al PC ed il link al manuale completo in italiano del software SDR Sharp (nuova versione 5.5 aggiornata a Dicembre 2022).
Troverai poi il driver USB Icom corretto e le tre DLL da copiare nella cartella di SDR Sharp che permetteranno il corretto funzionamento del sistema.
Valore assoluto di RSSI (indicatore di potenza del segnale ricevuto)
Nell´indicatore di potenza RSSI vengono visualizzati i valori misurati in S-meter, dBµ, dBµ (emf) e dBm. La misurazione in dBµ, dBµ (emf) e dBm arriva ad una precisione di ±3 dB * (tra 0.5 e 1100 MHz).
* Inferiore a ±6 dB tra i 1100 e 3000 MHz.
Software di demodulazione nel circuito FPGA
L´IC-R8600 utilizza unità FPGA e DSP per la demodulazione, la decodifica della maggior parte dei segnali. I segnali diretti HF ed i segnali di frequenza intermedia, che vengono convertiti dai segnali VHF/UHF vengono digitalizzati in un convertitore A/D a 14 bit e inviati alle unità FPGA e DSP per un´elaborazione ottimale. Il campionamento della frequenza a 122.88MHz utilizzato per il convertitore A/D permette una notevole riduzione della ricezione d´immagine.
Un ricevitore dalle più alte prestazioni
L´IC-R8600 è dotato di 11 differenti filtri passabanda RF per le bande HF e 13 filtri passabanda nelle bande VHF/UHF. Per prevenire un sovraccarico del ricevitore (overflow) passa solo il segnale selezionato mentre le forti interferenze fuori gamma vengono respinte. L´IC-R8600 raggiunge +30 dBm di IP3 e 105 dB di gamma dinamica a 14.1 MHz. L´IP3 è di +10 dBm a 144 MHz e 0 dBm a 440 MHz.
Numerosi Canali Memoria
Fino a 2000 canali di memoria ordinari assegnabili a 100 gruppi. Inoltre, fino a 100 canali scansione e 50 coppie di frequenze per i limiti di scansione. La funzione di memorizzazione automatica registra le frequenze con attività nei canali dedicati (fino a 200). Questi canali di memoria e i diversi settaggi possono essere modificati da PC Windows® con il software opzionale CS-R8600.
Diversi tipi di scansione
Un´ampia varietà di funzioni di ricerca delle stazioni desiderate. L´IC-R8600 è in grado di scansionare fino a 100 canali al secondo nella modalità di scansione memorie.
- Program scan/Fine program scan
- Δf scan/Δf fine scan
- Priority scan
- Memory scan
- Selected memory scan
- Selected mode memory scan
- Auto memory write scanù
Visualizzazione dello spettro in tempo reale con funzione "waterfall"
L´analizzatore di spettro in tempo reale ad alta risoluzione fornisce prestazioni di altissimo livello quali l´alta risoluzione, la velocità di sweep fino a 30 frame al secondo*, un´ampiezza di gamma visualizzata di 2,5 MHz e 110 dB di gamma dinamica (a ±2.5 kHz di span). La visualizzazione a cascata (waterfall) permette di individuare deboli segnali mostrando il cambio di spettro su scala temporale. Toccando sullo schermo la parte di spettro analizzata può essere impostata come frequenza operativa. La funzione di ricerca di picco trova i vari picchi di frequenza all´interno della gamma ed aiuta a selezionarle.
* Valore approssimativo
Operatività rapida semplice e intuitiva

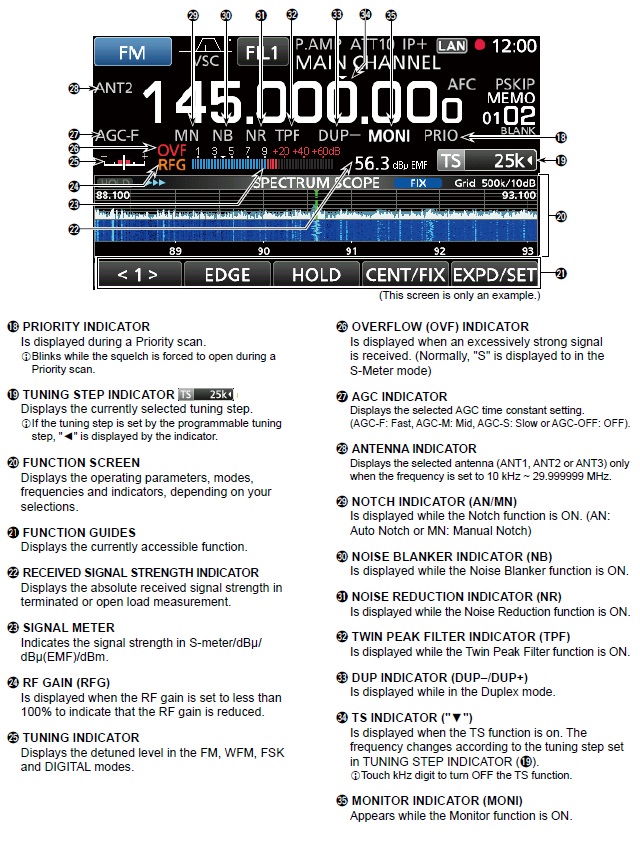

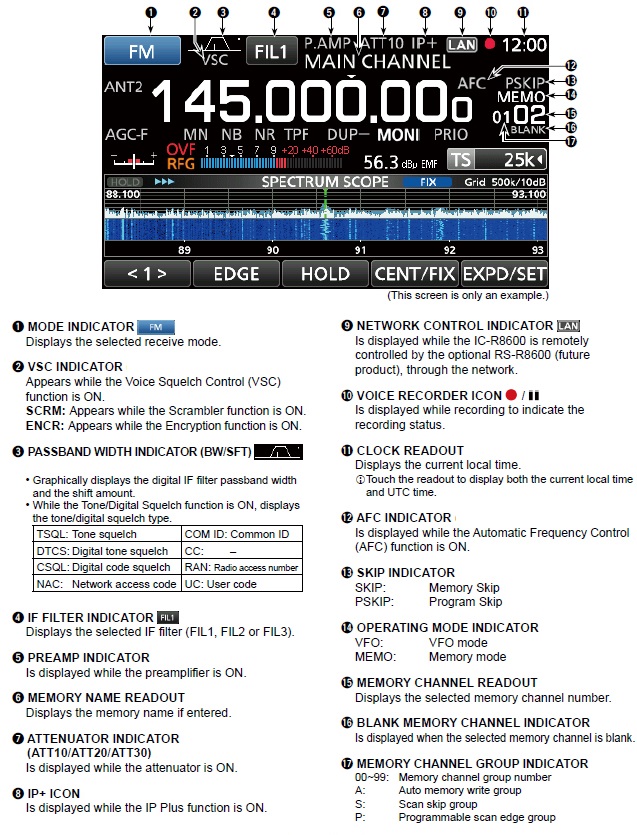

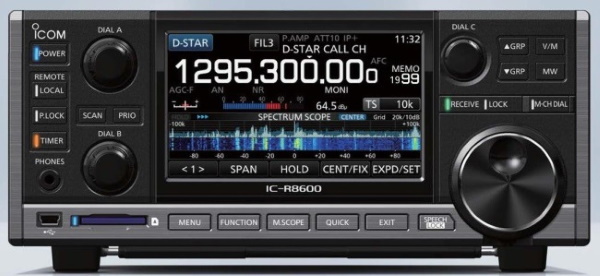

Per acquisire i segnali in modo efficiente, l´interfaccia utente dell´IC-R8600 permette di operare in modo veloce e accurato. L´ampio display a colori da 4,3" con funzioni touch screen, è configurato per raccogliere tutte le informazioni operative.
Toccando indicazioni e icone sullo schermo, apparirà il menu di gestione e tutti i parametri potranno essere facilmente regolati.
Attraverso la pressione di una delle manopole di controllo multifunzione A, B o C, si potrà visualizzare sul display il menu attraverso cui regolare varie funzioni quali la velocità di scansione, il guadagno RF, le tonalità audio, la retroilluminazione dello schermo ed altri tipi di menù.
Alloggiamento per scheda SD* per la memorizzazione di dati del ricevitore
La funzione di registrazione permette di memorizzare l´audio ricevuto su una scheda SD nel formato WAVE. La voce registrata può essere riascoltata dal ricevitore o su un PC. Se si utilizza una scheda SD da 32 GB è possibile salvare fino a 270 ore di registrazione audio. Inoltre, è possibile "fotografare" un´immagine dello schermo e salvarla in formato PNG o BMP sulla scheda SD.
*La scheda SD è da acquistare separatamente.
Funzione di controllo remoto attraverso una rete IP o cavo USB

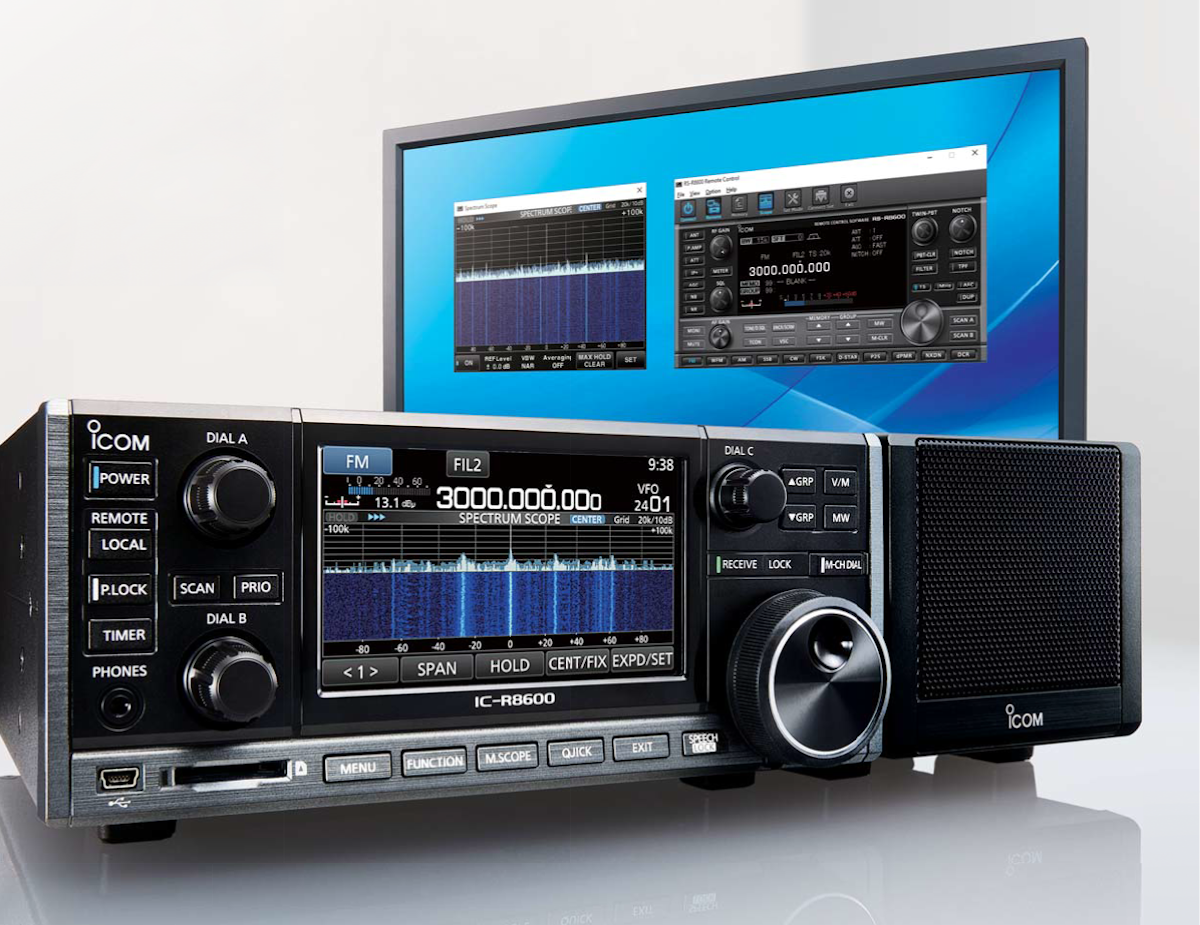

Il software opzionale RS-R8600 permette di ascoltare l´audio ricevuto e di controllare la maggior parte delle funzioni del ricevitore, incluso il misuratore di spettro, mediante una rete IP od un cavo USB.
Uscita del segnale I/Q
Disponibilità del segnale IF in uscita I/Q* per analizzare lo spettro e/o decodifica esterna dei segnali.
*Questa funzione sarà disponibile con aggiornamenti firmware futuri. Un software di terze parti potrebbe essere richiesto separatamente.
Altre caratteristiche

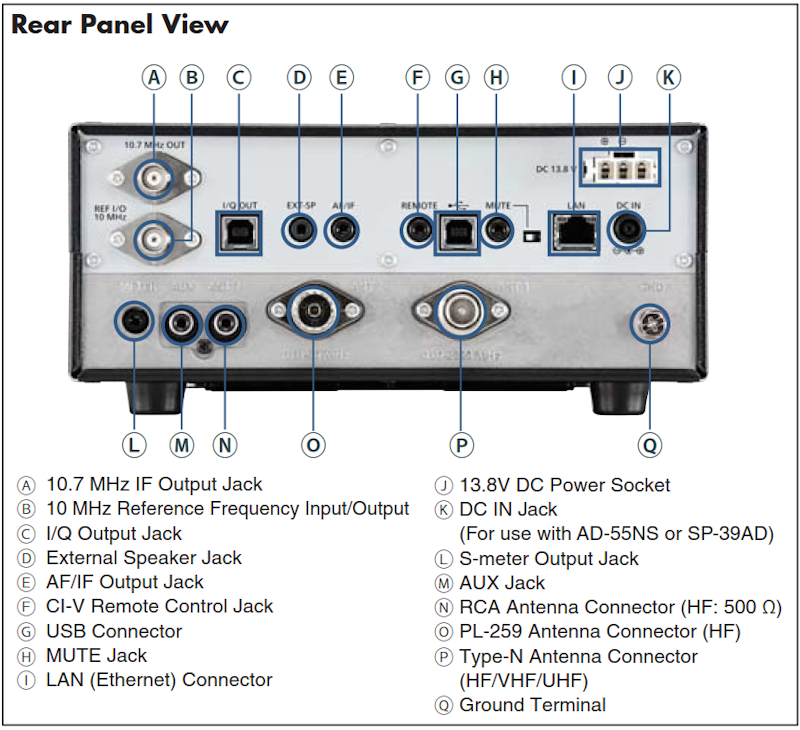

- 3 connettori di antenna: 1 connettore SO-239 , uno RCA per le HF ed uno di tipo N.
- Orologio e funzione NTP.
- Indicatore di sintonia e controllo digitale automatico della frequenza (AFC) per i modi FM, WFM e digitali.
- Sintetizzatore vocale.
- Funzioni di controllo dei toni audio: HPF/LPF, bassi, alti e de-enfasi.
- Decodifica di segnali digitali multipli utilizzati nella modalità digitale
- Funzione IP+ per la miglioria delle prestazioni del punto d´intercetta di 3° ordine (IP3)
- Regolazione della frizione della manopola principale
- Blocco della manopola di sintonia e comandi del pannello
- Controllo a distanza mediante protocollo CI-V
Fornito completo di: Cavo di alimentazione CC, Fusibili, Spine.
ACCESSORI OPZIONALI
|
AH-8000 |
Antenna da base per ricezione tipo diskone |
AH-710 |
Antenna dipolo ripiegata |
SP-39AD |
Speaker esterno con alimentazione |
SP-23 |
Speaker esterno con selettore di controllo del filtro |
AD-55NS |
Alimentatore |
MB-123 |
Maniglia di trasporto |
RS-R8600 |
Software di controllo remoto per Windows® PC |
CS-R8600 |
Software di programmazione per Windows® PC |
CARATTERISTICHE TECNICHE
|
GENERALI |
Copertura di frequenza: |
0.010000–3000.000000 MHz* |
*Copertura garantita 0.100000–3000.000000 MHz |
Connettore dell´antenna: |
ANT 1 (0.01–3000 MHz): Type-N (50 Ω) |
ANT 2 (0.01–30 MHz): PL-259 (50 Ω) |
ANT 3 (0.01–30 MHz): RCA (500 Ω) |
Stabilità di frequenza: |
Meno di ± 0,5 ppm (a 25 ° C dopo il riscaldamento) |
Modalità: |
USB, LSB, CW, FSK, AM, FM, WFM |
Digital (D-STAR, P25 Phase 1, NXDN, dPMR, DCR) |
Numero di canali: |
2000 regolari con 100 gruppi, 200 memoria auto scriventi, 100 skip e 100 canali bordo scansione |
Tipi di scansione: |
Programmato, memoria, memoria selezionata, modalità selezionata, scrittura automatica, scansione priorità e scansione Δf |
Requisito di alimentazione: |
13.8 V DC ±15% |
Assorbimento di corrente: |
Stand-by: 1.8 A |
Max. Audio: 2.0 A |
Temperatura di funzionamento: |
-10 °C a +60 °C |
Risoluzione di frequenza: |
1 Hz |
Dimensioni (L × H × D): |
220 × 90 × 230 mm (Proiezioni non incluse) |
Peso: |
4.3 kg (circa) |
RICEVITORE |
Sistema di ricezione: |
0.010–29.999 MHz, Campionamento diretto |
30.000–499.999 MHz, Doppia superheterodina
(IF: 778.7, 46.35 MHz) |
500.000–1099.999 MHz, Doppia superheterodina
(IF: 278.7, 46.35 MHz) |
1100.000–1499.999 MHz, Tripla superheterodina
(IF: 900-500.000001, 278.7, 46.35 MHz) |
1500.000–3000.000 MHz, Tripla superheterodina
(IF: 1000–500, 278.7, 46.35 MHz) |
Sensibilità*1 (Preamp ON) |
|
0.1– 1.799
MHz
|
1.8– 29.999
MHz
|
30– 1099.999
MHz
|
1100–
1999.999 MHz
|
2000– 3000
MHz
|
SSB/CW/FSK (a 10 dB S/N) |
–6 dBµ
|
–14 dBµ
|
–10 dBµ
|
–10 dBµ
|
–8 dBµ
|
AM
(a 10 dB S/N) |
16 dBµ
|
8 dBµ
|
15 dBµ
|
15 dBµ
|
15 dBµ
|
FM (a 12 dB SINAD) |
-
|
–6 dBµ*2
|
–6 dBµ
|
–6 dBµ
|
–4 dBµ
|
WFM (a 12 dB SINAD) |
-
|
-
|
3 dBµ
|
3 dBµ
|
5 dBµ
|
D-STAR, NXDN, dPMR (1% BER) |
-
|
–2 dBµ*2
|
–2 dBµ
|
–2 dBµ
|
0 dBµ
|
P25 (5% BER) |
-
|
–5 dBµ*2
|
–5 dBµ
|
–5 dBµ
|
–3 dBµ
|
*1 BW: WFM=180 kHz, FM=15 kHz, AM=6 kHz, SSB/FSK=2.4 kHz, CW=0.5 kHz
*2 28–29.999 MHz |
Selettività
|
Più di
|
Meno di
|
LSB/USB/FSK (BW: 2.4 KHz) |
2.4 kHz/–3 dB
|
3.6 kHz/–60 dB
|
CW (BW: 500 Hz) |
500 Hz/–3 dB
|
700 Hz/–60 dB
|
AM (BW: 6 kHz) |
6.0 kHz/–3 dB
|
15.0 kHz/–60 dB
|
FM (BW: 15 kHz) |
12.0 kHz/–6 dB
|
25.0 kHz/–60 dB
|
WFM |
180 kHz/–6 dB
|
-
|
Reiezione a spurie ed immagini (funzionamento in modalità analogica) |
0.010–29.999 MHz |
Più di 70 dB |
30.000–1099.999 MHz |
Più di 50 dB |
1100.000–2499.999 MHz |
Più di 40 dB*3 |
2500.000–3000.000 MHz |
Più di 40 dB*3 |
*3 Più di 35 dB per i primi 1F fino a 1100 MHz. Più di 30 dB per la prima immagine lF sopra 2000 MHz. |
Potenza di uscita audio: |
Più di 2,0 W (carico 8 Ω, distorsione 10%) |
|
