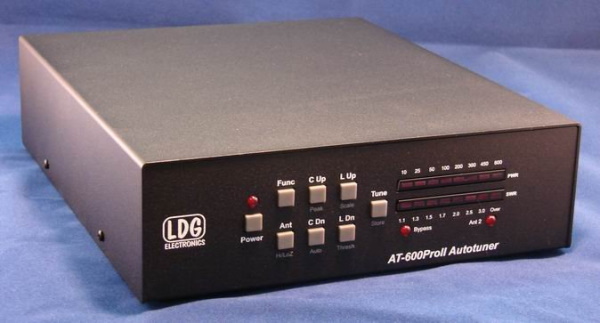

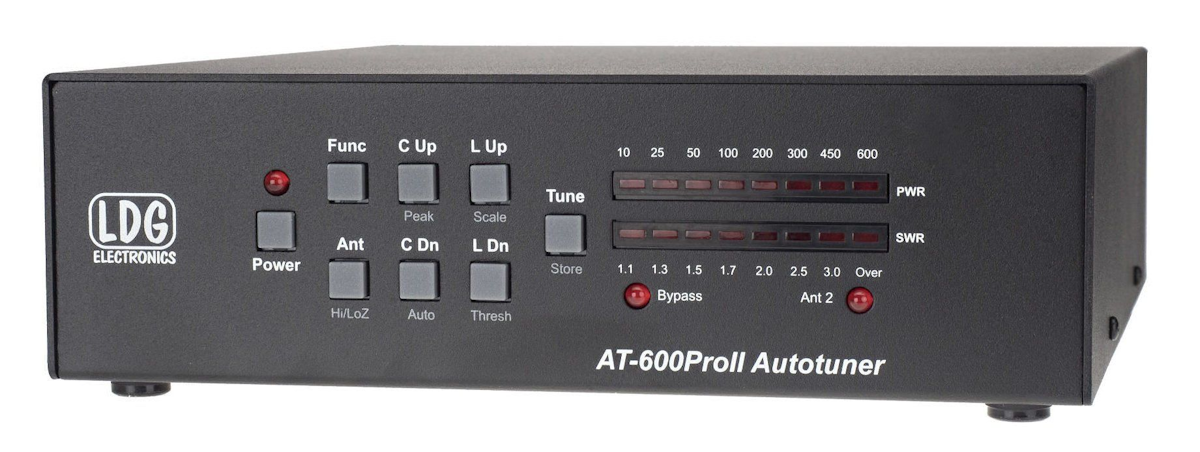

AT-600PRO-II può essere considerato la versione ad alta potenza di AT-200PRO-II, con qualche lieve differenza.
Con la crescente popolarità di amplificatori lineari allo stato solido fino a 500W di potenza, si è reso necessario lo sviluppo di questo prodotto,
che venisse incontro all´esigenza della clientela ad un prezzo più contenuto di AT-1000PRO (versione da 1000W)
- Potenza applicabile da 1 a 600 W ( P.E.P SSB e CW), 250 W continui in RTTY, PSK e modi digitali da 1.8 a 30 MHz.
- (NOTA:--->250 W P.E.P. in 6 metri)
- Visualizzazione a barra di LED per indicazione di potenza RF, SWR e stato
- Indicazione della potenza media o di picco

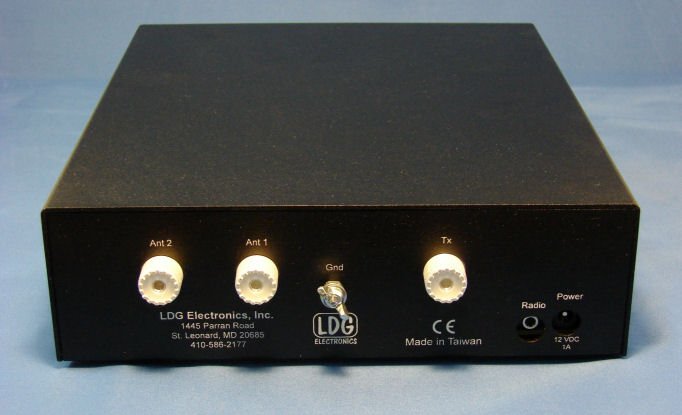

- Commutatore d’antenna a 2 posizioni, ciascuna delle quali con 2.000 memorie
- Tempo d’accordo: da 0.5 a 6 secondi la prima volta, <0.2 sec. dopo memorizzazione
- 4.000 memorie totali
- Cambio banda pressoché istantaneo grazie alle memorie
- Parametri utente selezionabili: Auto/Semi, scala 60W / 600 W, power save, selezione alta/bassa impedenza d´antenna, ed altro.
- Soglia ROS minimo programmabile
- Frequenza operativa: da 1.8 a 54 MHz, con sensore di frequenza incorporato
- Accorda carichi da 6 a 800 ohm (da 16 a 150 in 6 metri), oppure da 6 a 4000 ohm con balun esterno opzionale 4:1
- Per dipoli, verticali, direttive e qualsiasi antenna alimentata da cavo coassiale
- Con il balun esterno opzionale è possibile accordare antenne di tipo long-wire di lunghezza anche casuale, oppure alimentate da piattina o linea bifilare aperta
- Utilizzando un UNUN RU-4:1 (v. sotto) sarà possibile adattare efficientemente anche antenne tipo "canna da pesca" di varie lunghezze.
- Alimentazione: da 11 a 16 V DC, assorbimento massimo 750 mA, circa 10 mA ad accordo avvenuto.
- Dimensioni compatte: circa cm. 22 x 6 x 27 (L x H x P)
- Peso: circa kg.1,5
Gli accordatori della serie PRO possono essere installati su un mezzo mobile sia vicino al ricetrasmettitore sotto la plancia, sia nel bagagliaio o altrove in posizione remota, ad esempio sottotetto in prossimità dell’antenna (sistemazione ottimale).
Grazie alla loro funzione d’accordo automatico, basterà trasmettere sulla frequenza desiderata per avere sempre basso ROS
La funzione AUTO è di default, quindi anche in caso d´assenza d´alimentazione l´accordatore si predisporrà su ACCORDO AUTOMATICO a qualsiasi riaccensione.
E’ importante ricordare che gli accordatori delle serie PRO non sono impermeabili, pertanto andranno prese le necessarie precauzioni per garantire che il luogo in cui sono installati sia asciutto.
E’ inoltre opportuno che la sistemazione sia stabile (ad esempio con una staffa di fissaggio o con del Velcro).
Si ricorda d’installare un cavo d’alimentazione che abbia almeno un fusibile rapido da 2A e che l’accordatore sia ben collegato ad una buona terra (massa), che può essere la carrozzeria dell’automobile o piastra di terra del natante o un buon impianto di terra della casa.
Alcune situazioni di spazio che consentono solo di stendere un conduttore più o meno lungo (long-wire) a casa o su natante (usando ad esempio uno strallo isolato) possono essere considerate per le operazioni interponendo tra accordatore e long-wire un balun 4:1, di cui un´estremità sarà collegata a massa e l´altra al conduttore che funge da antenna.
Le impedenze adattabili grazie al balun 4:1 saranno comprese tra circa 6 e 4000 ohm, consentendo quindi di accordare il trasmettitore su molte frequenze usando un semplice conduttore (ad esempio con antenne del tipo "canna da pesca").
La bontà della massa/terra utilizzata sarà in questo caso fondamentale per un buon risultato.
|
