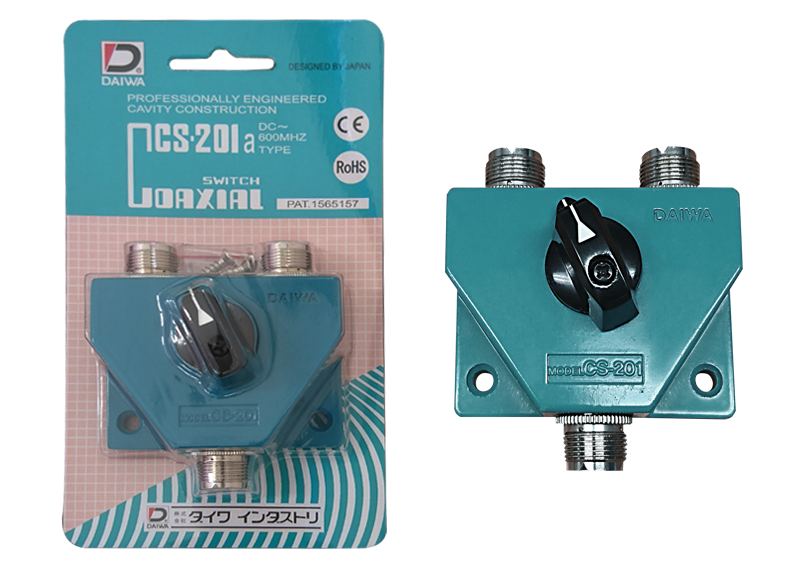

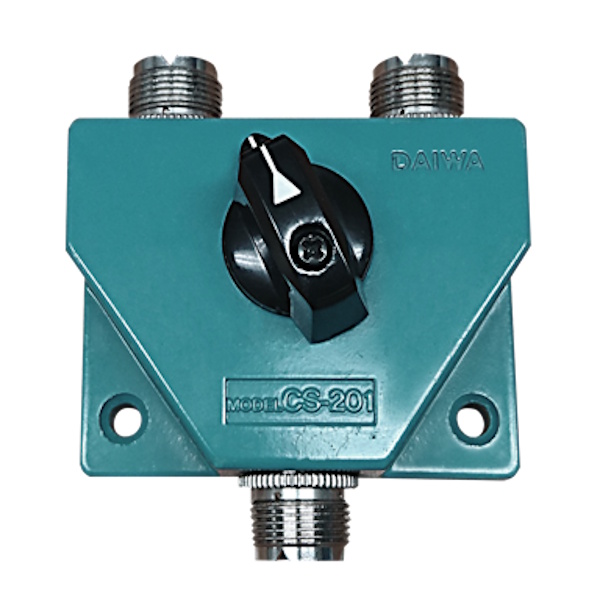

Commutatore d'antenna a 2 vie di qualità con eccellenti caratteristiche RF ad alta frequenza
originale Daiwa, indicato per frequenze sino a 600 Mhz
È realizzato in metallo pressofuso ad alta resistenza Brevetto n. 1565157
Le uscite non utilizzate vengono automaticamente messe a terra
| Marca |
Daiwa |
| Descrizione |
Commutatore coassiale a 2 posizioni |
| Uso |
Usato per commutare due antenne e una radio
oppure due radio** e un'antenna |
| Frequenza |
0 - 600 MHz |
| Potenza |
Fino a 2.5 kW PeP
Fino a 1 kW CW |
| Perdita di inserzione |
meno di 0.2 dB |
| Isolamento |
60 dB @ 1 GHz |
| Connettori |
SO-239 (PL) |
**Quando uno dei 2 ricetrasmettitori trasmette, la parte di potenza che “passa” attraverso l’isolamento finisce nell’altro ricetrasmettitore,
esempio, se si trasmette con 100 W (tipico in HF o VHF/UHF):
Pcrosstalk=100 W⋅10−6=0,1 mW
quindi praticamente inesistente e non danneggerà l’altro ricetrasmettitore
tuttavia potrebbero esserci delle fughe di RF dovute a capacità parassite tra i contatti specie sulle alte frequenze
se i ricetrasmettitori condividono una massa comune, anche una minima differenza di potenziale RF può causare correnti parassite
questo è più rilevante a 1 GHz rispetto che in HF, perché le induttanze dei conduttori diventano significative
|
