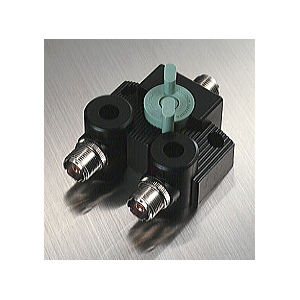

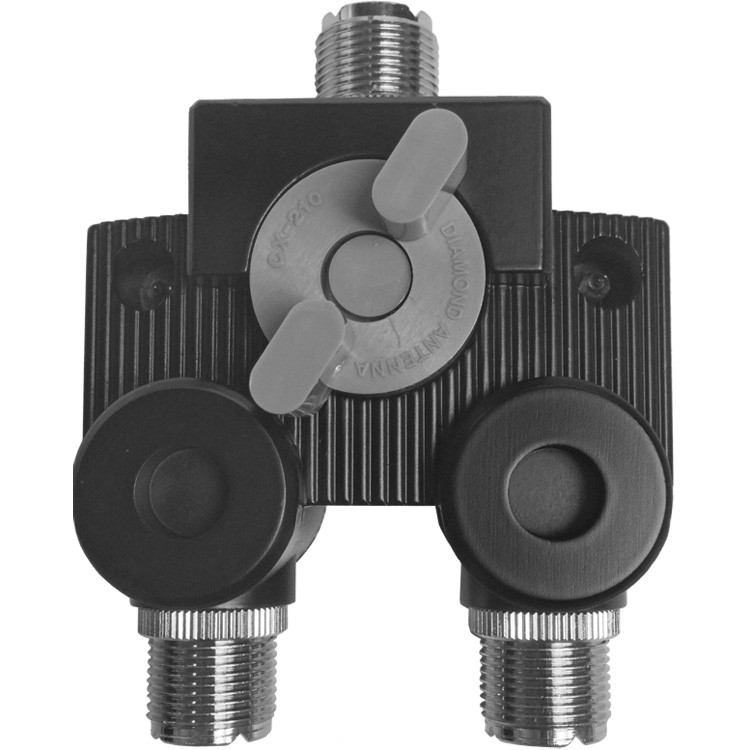

Commutatore professionale a 2 vie** con connettori MJ (PL)

• Frequenza: 0-1000 MHz
• Potenza 0-30 MHz: 1500 Watt CW
• Potenza 30-150 MHz: 1000 Watt CW
• Potenza 150-500 MHz: 500 Watt CW
• Potenza 500-1000 MHz: 250 Watt CW
• Perdita d´inserzione       0 - 500 MHz: 0.05 dB
• Perdita d´inserzione 500 -1000 MHz: 0.1 dB
• Isolamento       0 -  200 MHz: 70 dB
• Isolamento 200 - 1000 MHz: 60 dB
• Impedenza: 50 Ohm

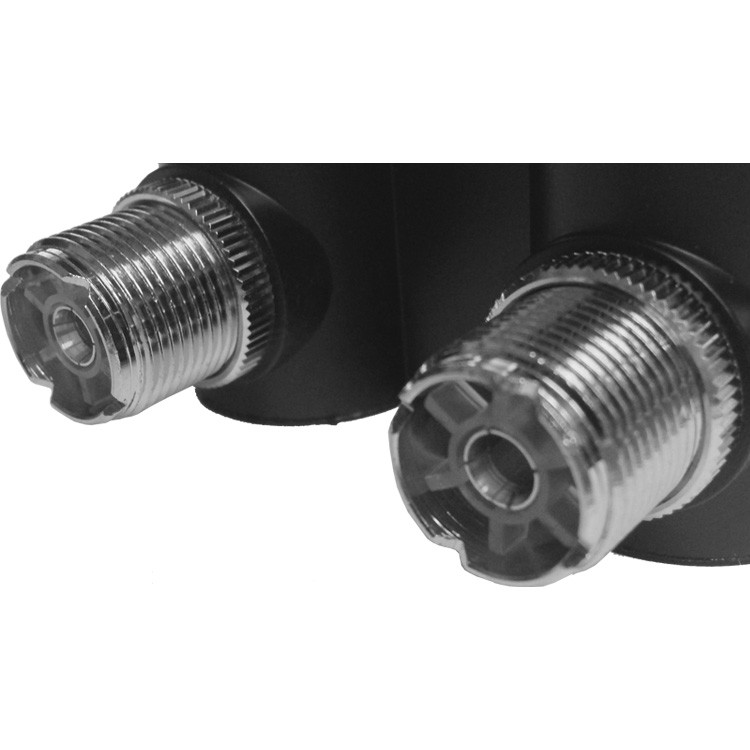

• Connettore: SO-239 (ingresso e uscite)
• Dimensioni: 71 x 57 x 42 mm.
• Peso: 440 grammi

!! DIAMOND ORIGINALE !!

**Usato per commutare due antenne e una radio oppure due radio e un'antenna, si fa presente comunque che quando uno dei 2 ricetrasmettitori trasmette, la parte di potenza che “passa” attraverso l’isolamento finisce nell’altro ricetrasmettitore,

esempio, se si trasmette con 100 W (tipico in HF o VHF/UHF):
Pcrosstalk=100 W⋅10−6=0,1 mW
quindi praticamente inesistente e non danneggerà l’altro ricetrasmettitore
tuttavia potrebbero esserci delle fughe di RF dovute a capacità parassite tra i contatti specie sulle alte frequenze
se i ricetrasmettitori condividono una massa comune, anche una minima differenza di potenziale RF può causare correnti parassite
questo è più rilevante a 1 GHz rispetto che in HF, perché le induttanze dei conduttori diventano significative
