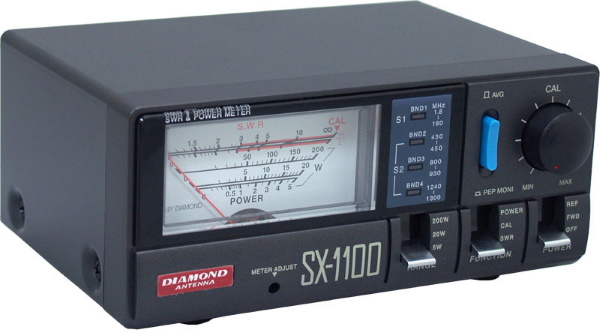

DIAMOND SX-1100
ROSMETRO / WATTMETRO QUADRIBANDA
1,8-160 / 430-450 / 800-930 / 1240-1300MHz
Nuovo strumento della DIAMOND che sostituisce il famoso SX-1000.
Funziona nelle bande 1,8-160MHz, 430-450MHz, 800-930MHz e 1240- 1300MHz, misura la potenza diretta, riflessa, SWR e PEP.
Un commutatore posteriore seleziona una delle 4 bande – evidenziata dai led su frontale – ed i relativi connettori d‘antenna (S1 MJ e S2 NJ).
| Frequenza |
S1 (1,8-160Mhz)
S2 (430-450/ 800-930 / 1240-1300MHz)
|
| Wattmetro |
5/20/200 W f.s.
|
| Precisione |
±10%
|
| Perdita d'inserz. |
S1 (inferiore a 0.2dB)
S2 (inferiore a 0.15dB)
|
| Misure |
potenza diretta, riflessa ROS, monitor PEP
|
| Connettori |
MJ/NJ
|
| Alimentazione |
13,8 Vcc
|
| Dimensioni (mm) |
155 x 63 x 103 (LxHxP)
|
|
