FXMASTER

equalizzatore 8 bande con noise gate regolabile riverbero e switch radio

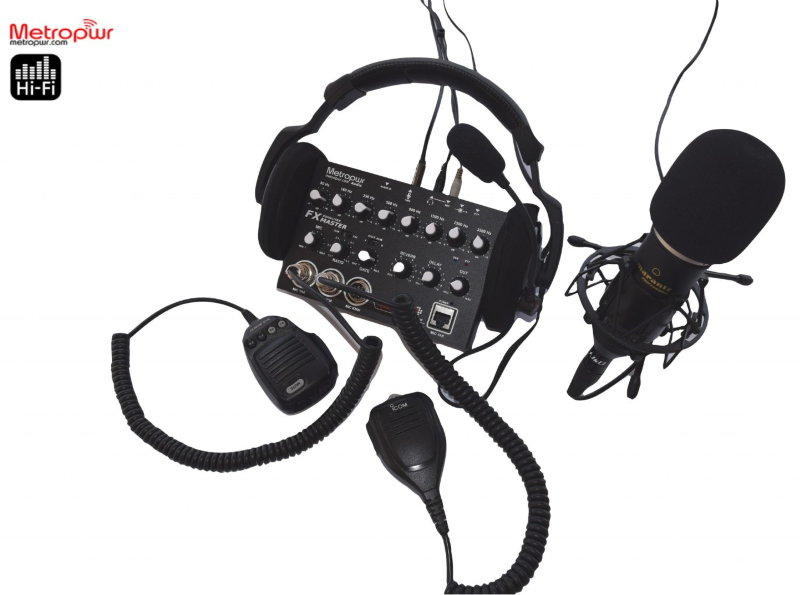

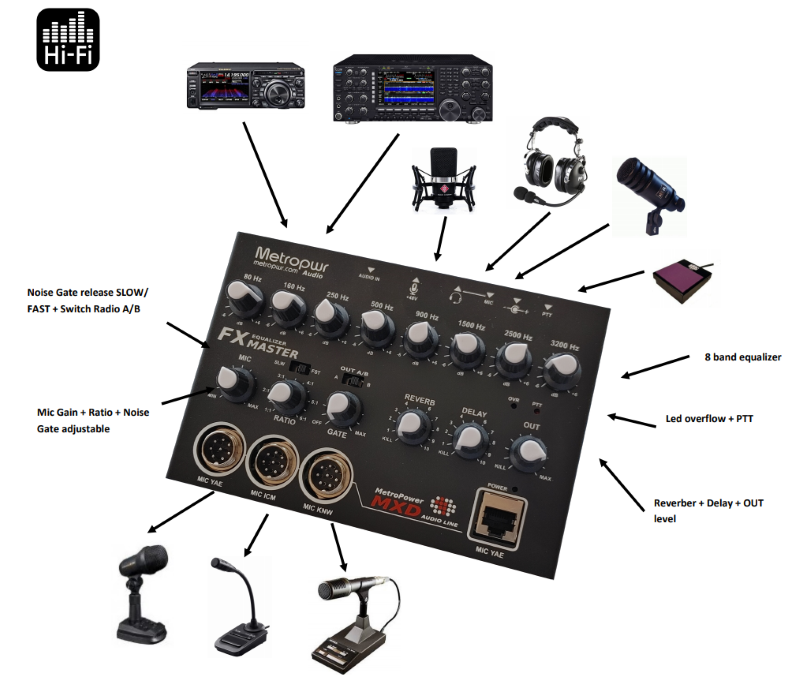

Questo dispositivo ha la capacità di interfacciare qualsiasi tipo di microfono da studio e commerciali di marche diverse e di commutarli su 2 radio

L'elevata qualità audio permette di trasformare anche vecchie radio per attivita in hifi ssb

L'audio può essere perfettamente amplificato ed equalizzato per adattarlo a qualsiasi tipo di microfono

Gestisce microfoni a condensatore da studio, dinamici o palmari ICOM, YAESU, KENWOOD e altri microfoni commerciali

Tutti i microfoni possono essere collegati direttamente senza dover effettuare nuovi collegamenti o adattatori

FXMASTER ha un interruttore switch A/B utilizzato per commutare 2 radio contemporaneamente

Un led permette di segnalare overload del segnale bf e ptt

Ha due ingressi jack per microfono da studio XLR

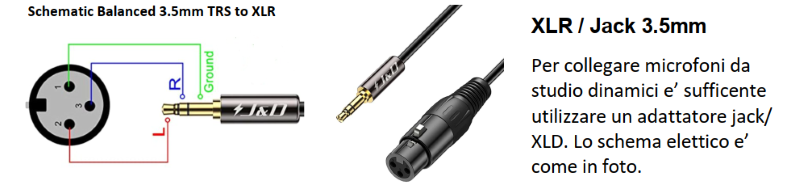

Tramite un cavo standard jack/XLR è possibile collegare microfoni da studio dinamici e a condensatore con alimentazione phantom. La tensione phanthom +48V è generata da una scheda interna acquistabile come optional

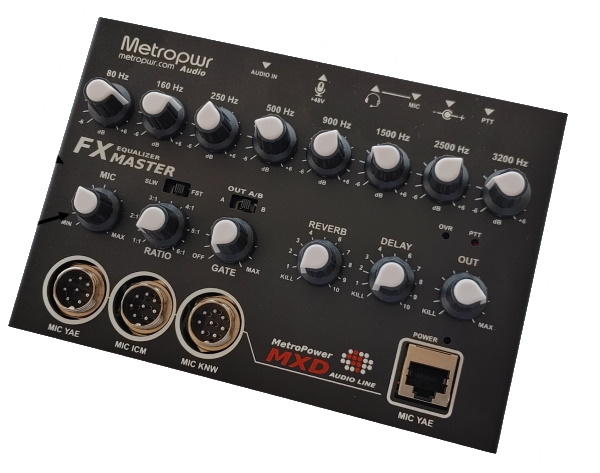

Caratteristiche:

• equalizzatore 8 bande
• noise gate regolabile
• regolazione rilascio SLOW/FAST
• reverbero regolabile
• ingressi/uscite 600 ohm
• possibilità di collegare 2 radio  (switch Radio A/B)
• possibilità di gestire 6 microfoni di modelli diversi
• Ingresso dedicato per cuffia microfono Heil sound
• ingresso jack compatibile con XLR per microfoni dinamici
• ingresso jack compatibile con XLR per microfoni a condensatore
• ingresso remote PTT
• ingresso per collegare speaker radio
• Overload/ptt  led / dimensioni 170x113x30mm

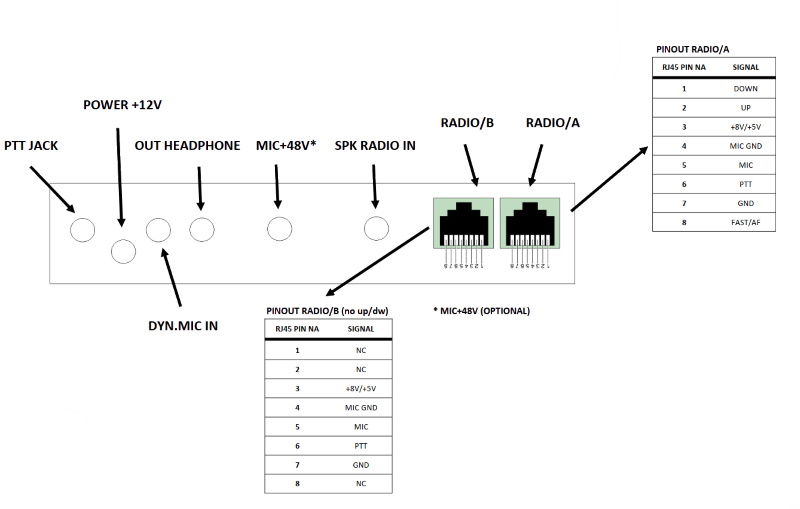

INTERFACCIAMENTO ALLA RADIO

Disponibili cavi già pronti, selezionare sotto il prezzo "Cavo radio No/Si" e nelle note dell'ordine specificare per quale radio

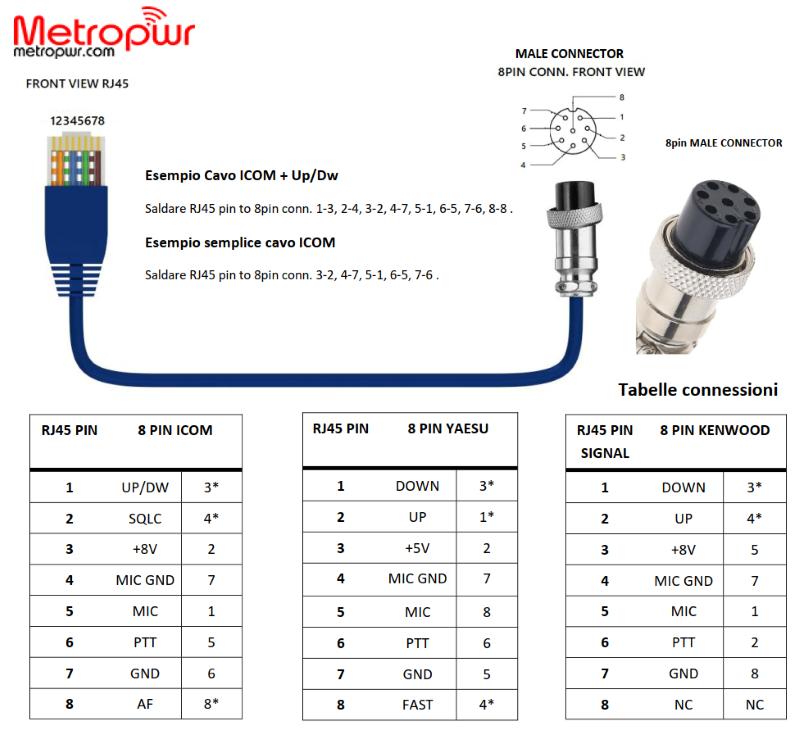

Per realizzare un cavo per RADIO Icom esempio: Tagliare un'estremità del cavo lan e saldare il connettore a 8 pin, far riferimento alle tabelle sotto per le connessioni.

Le uscite RADIO A/B usano lo stesso cavo, puoi realizzare 2 cavi per Yaesu e Icom o Kenwood e usarli per collegare 2 radio diverse.

È possibile commutare le radio tramite l'interruttore OUT A/B.

Puoi collegare microfoni di marche diverse anche contemporaneamente. *In caso di utilizzo di microfono da studio a condensatore, sarà possibile installare una scheda interna che generi la tensione phanthom +48V (opzionale).

REALIZZARE UN CAVO RJ45/8 pin

È possibile utilizzare un semplice cavo Lan Cat 6/7 con una lunghezza massima di 2 m. Per il funzionamento senza comandi up/down si possono collegare 5 fili. Altrimenti tutti gli 8 fili ma solo l'uscita RADIO/A ha il supporto per i comandi mic up/down.

* FXMASTER include un cavo RJ45/RJ45 per radio Yaesu compatibile con: FTDX10, FT991A, FT857/859, FT891, ed altre più un connettore  8 PIN da saldare

Scarica manuale d'istruzioni PDF
