High Efficiency, Multi-Band

Transmitting Magnetic

Loop Tuner

Le antenne a spira magnetica (Magnetic Loop) sono molto piccole in relazione alla lunghezza d'onda e sono quindi adatte a spazi limitati. Per realizzare i propri esperimenti con diversi materiali e dimensioni di un loop, la MFJ (USA) offre il Loop Tuner MFJ-935C. Le antenne magnetiche hanno il vantaggio di reagire solo molto debolmente ai soliti disturbi come temporali, scintille, ecc. Questo riduce notevolmente il rumore, si possono sentire meglio anche le stazioni più silenziose. Inoltre, i loop magnetici hanno una larghezza di banda molto stretta, quindi si comportano come un preselettore e proteggono i ricevitori senza filtri passa-banda (ad es. SDR a basso costo) dal sovraccarico. L'efficienza di trasmissione è buona e può essere paragonata ad un dipolo accorciato.

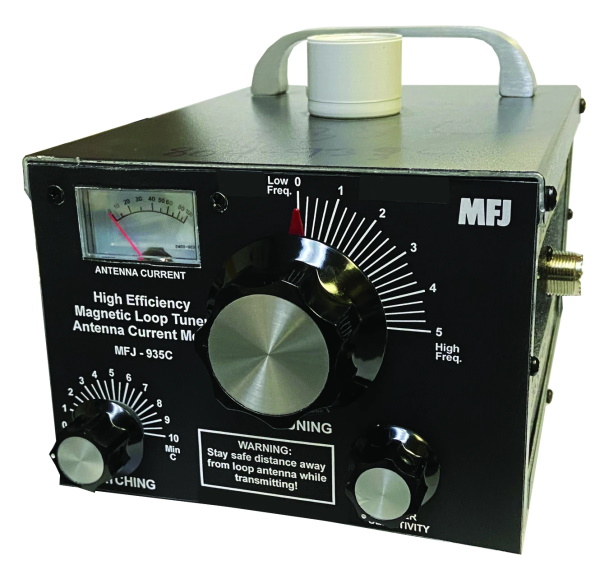

Il Loop Tuner MFJ-935C è costituito da un circuito di sintonizzazione con un grande condensatore a farfalla variabile per un'elevata potenza. Questo condensatore rotante viene utilizzato per sintonizzare un loop conduttivo, la cui lunghezza deve essere adattata alla frequenza operativa desiderata. La fornitura non comprende un loop, quindi tutte le opzioni sono aperte all'esperienza. I loop possono essere realizzati con un semplice filo, un tubo metallico o un cavo coassiale rigido. La lunghezza del loop e l'area chiusa sono importanti. La lunghezza deve essere adattata alla frequenza operativa; il manuale fornisce suggerimenti in merito. L'area chiusa deve essere la più ampia possibile; il miglior rapporto tra circonferenza e superficie si ottiene con un cerchio. Tuttavia, anche qualsiasi altra forma come un rettangolo, un triangolo o simili funzionerà. Un misuratore di corrente dell'antenna è incorporato e permette una precisa sintonizzazione alla risonanza del cerchio. Così il sintonizzatore di loop magnetico MFJ-935C offre molte possibilità di sperimentare con diversi materiali, dimensioni e forme diverse di un loop. Anche se usato solo per l'ascolto, il loop tuner può essere un enorme aiuto per una migliore ricezione.

Il sintonizzatore per antenna a loop MFJ-935C non è resistente alle intemperie. Il loop è collegato ai terminali posteriori, in alternativa è disponibile un collegamento coassiale laterale. Il ricetrasmettitore è collegato tramite cavo coassiale (presa PL), potenza massima di trasmissione 150W. Peso ca. 1,8 kg.

English:

Turn wire or coax into a small, high-efficiency multi-band transmitting magnetic loop antenna!  Work the world from 3.5 to 30 MHz using a full 150 Watts on sideband, CW, and digital.

No ground, radials, or counterpoise needed.  A new 313 pF matching capacitor increases the matching range, and a high-efficiency butterfly capacitor has no lossy rotating contacts. Small magnetic loops are very quiet on receive.  You'll hardly notice static crashes.  The high-Q design reduces QRM, overloading, and harmonics.

It's perfect for apartments, antenna-restricted areas, and portable operations.

Loops can be as small as 4' for 17m-10m, 7' for 20m-15m, 28' for 60m-40m, and 50' for 80m.  Loops don't have to be pretty.  Any shape will work!  Includes and Easy-Carry handle, a mount for a PCV loop support, and a tripod/mast mount.
