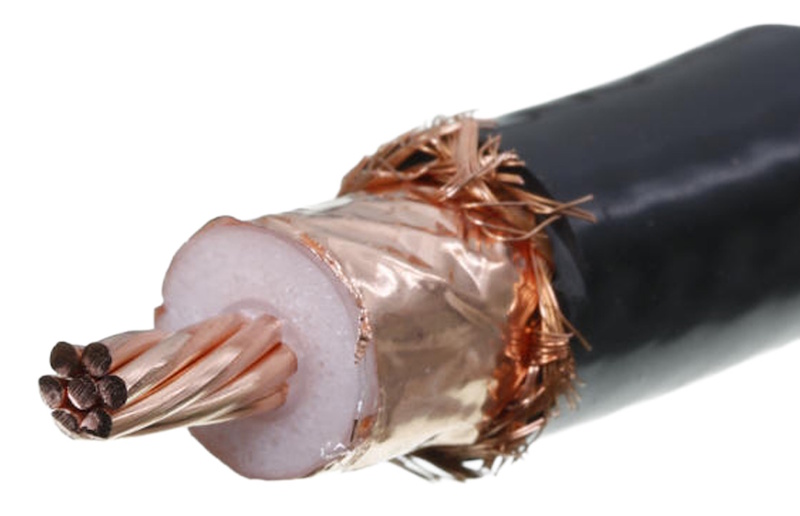

ECOFLEX®15 è un nuovo cavo coassiale flessibile da 50 Ohm 1/2" progettato per le richieste dell'industria di telecomunicazioni e di rf con una gamma di frequenza utilizzabile fino a 6 GHz.
La costruzione unica nel suo genere unisce le proprietà di bassa perdita dei cavi con conduttore solido non flessibili con l'alta flessibilità dei cavi prodotti con i conduttori centrali intrecciati.
ECOFLEX® 15 è stato progettato per rispondere alle esigenze di bassa perdita ed alta flessibilità ad un prezzo competitivo.
Una immunità EMI > di 90 dB a 1,0 GHz è ottenuta mediante l'uso di una doppia schermatura composta da un foglio di rame ed una treccia di rame sovrapposti. La struttura del foglio di rame assicura che l'immunità EMI non venga compromessa piegando o flettendo il cavo.
ECOFLEX® 15 è la giusta scelta quando sono richiesti bassa perdita e alta flessibilità in alte frequenze (microonde). Il suo prezzo altamente concorrenziale fa del cavo ECOFLEX® 15 la giusta scelta per le applicazioni RF.
 Un connettore N di alta qualità ad innesto rapido è stato sviluppato appositamente per ECOFLEX® 15. L'installazione del connettore richiede soltanto alcuni minuti e non necessita di utensili speciali.
| Perdita in db per 100 m |
| 5 MHz |
0.60 |
| 10 MHz |
0.86 |
| 50 MHz |
1.96 |
| 100 MHz |
2.81 |
| 144 MHz |
3.40 |
| 200 MHz |
4.05 |
| 300 MHz |
5.0 |
| 400 MHz |
5.9 |
| 432 MHz |
6.1 |
| 500 MHz |
6.7 |
| 1000 MHz |
9.8 |
| 1296 MHz |
11.4 |
| 1500 MHz |
12.4 |
| 2000 MHz |
14.7 |
| 2320 MHz |
16.0 |
| 2400 MHz |
16.3 |
| 3000 MHz |
18.7 |
| 4000 MHz |
22.3 |
| 5000 MHz |
25.7 |
| 6000 MHz |
28.8 |
| Dati tecnici |
| Impedenza |
50 Ohm |
| Conduttore centrale |
conduttori intrecciati
7 x 1.55 mm |
| Dielettrico |
PE-Compound |
| Conduttore esterno 1 |
Foglio di rame, copertura 100% |
| Conduttore esterno 2 |
Treccia di rame, copertura 72% |
| Diametro esterno |
14.6 mm |
| Capacità per metro |
77 pF |
| Fattore di velocità |
0.86 |
| Raggio di curvatura minimo |
70 mm |
|
