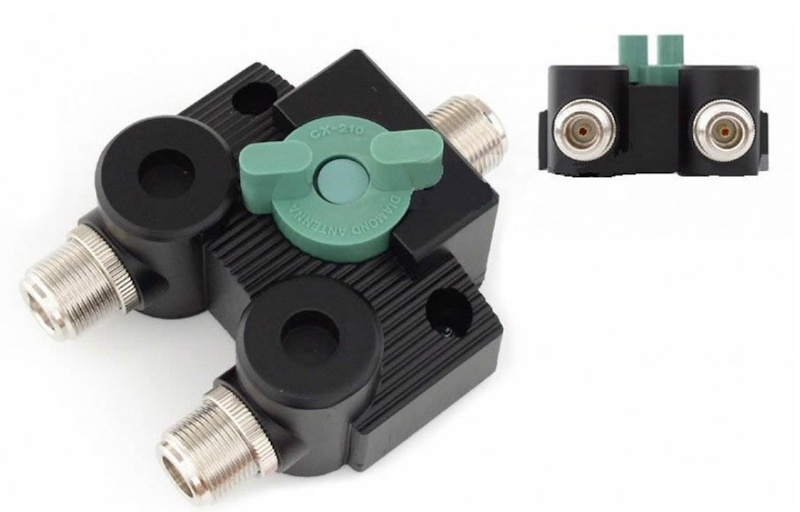

Commutatore professionale a 2 vie** con connettori N

• Frequenza: 0-3000 MHz
• Potenza 0-30 MHz: 1500 watt
• Potenza CW 30-150 MHz: 1000 watt
• Potenza CW 150-500 MHz: 500 watt
• Potenza CW 500-1000 MHz: 250 watt
• Potenza CW 1000-3000 MHz: 150 watt CW
• Perdita di inserzione 0-500 MHz: 0,05 dB
• Perdita di inserzione 500-1000 MHz: 0,1 dB
• Perdita di inserzione 1000-2000 MHz: 0,15 dB
• Perdita di inserzione 2000-3000 MHz: 0,2 dB
• Isolamento 0-200 MHz: 70 dB
• Isolamento 200-1000 MHz: 60 dB
• Isolamento 1000-2000 MHz: 55 dB
• Isolamento 2000-3000 MHz: 50 dB
• Impedenza: 50 ohm
• Connettore: N (input e output)
• Dimensioni: 71 x 57 x 42 mm (2,8 x 1,8 x 3,7 pollici)
• Peso: 440 g (15,2 once)

!! DIAMOND ORIGINALE !!

**Usato per commutare due antenne e una radio oppure due radio e un'antenna, si fa presente comunque che quando uno dei 2 ricetrasmettitori trasmette, la parte di potenza che “passa” attraverso l’isolamento finisce nell’altro ricetrasmettitore,

esempio, se si trasmette con 100 W (tipico in HF o VHF/UHF):
Pcrosstalk=100 W⋅10−6=0,1 mW
quindi praticamente inesistente e non danneggerà l’altro ricetrasmettitore
tuttavia potrebbero esserci delle fughe di RF dovute a capacità parassite tra i contatti specie sulle alte frequenze
se i ricetrasmettitori condividono una massa comune, anche una minima differenza di potenziale RF può causare correnti parassite
questo è più rilevante a 1 GHz rispetto che in HF, perché le induttanze dei conduttori diventano significative
