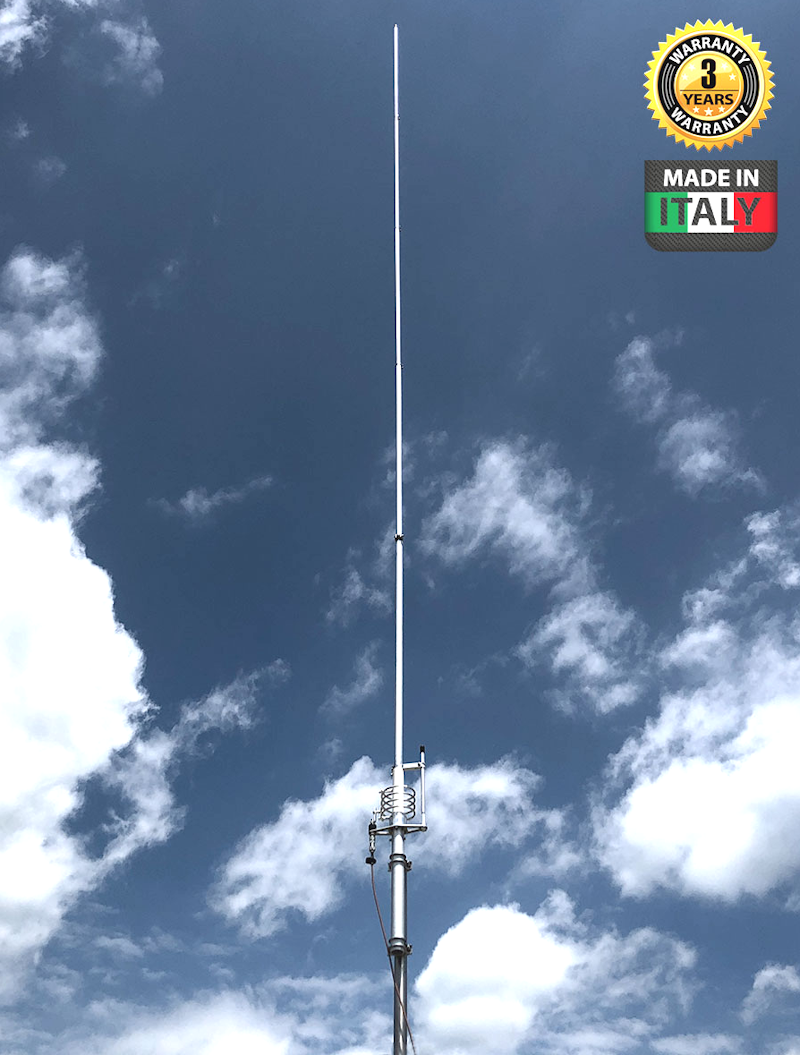

Antenna verticale 1/2 λ alimentata alla base, tarabile da 26 a 30 MHz mediante regolazione della lunghezza stilo, e sintonia fine alla base tramite condensatore variabile ad alto voltaggio (40KV) isolato in PTFE.
Costruzione estremamente robusta in lega di alluminio AW6063-T66 e particolari realizzati con CNC dal pieno.
Fornita con viteria di qualità in INOX 304 e 316 per un lungo servizio senza ruggine.
Elevata potenza applicabile in ingresso, fino a 3Kw continui All-mode.
Dettagliato manuale di montaggio e numero seriale che ne identifica il lotto di produzione e i dati costruttivi.

- Antenna verticale 1/2 λ HF
- Tarabile da 26 a 30 MHz
- Alimentata alla base
- Max Input Power: 3 kW
- Altezza Totale: 5,94 m
- Peso Antenna: 3,1 Kg
Il circuito di adattamento L-C ad alto "Q"

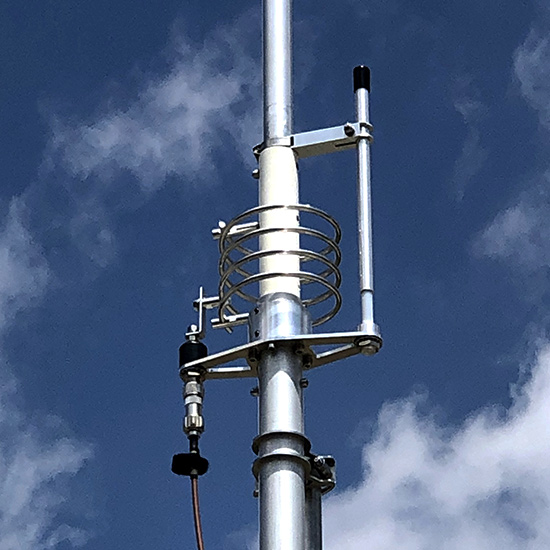

Per questo prodotto abbiamo realizzato uno speciale circuito L-C parallelo per riuscire ad adattare l’elevata impedenza che presentano questo tipo di antenne quando vengono alimentate alla base. La bobina ad alto “Q” è di generose dimensioni, sospesa in aria senza nuclei metallici, con spire largamente spaziate. Il condensatore variabile di tipo coassiale (simile a un Gamma Match) posto a fianco della bobina è realizzato con isolamento in PTFE. E' in grado di sopportare tensioni estremamente elevate superiori a 40 KV, non risente della temperatura ambiente, di pioggia o umidità, e non scalda se sottoposto a potenze elevate,in più permette una semplice e comoda taratura alla base dell’antenna.
Durante lo sviluppo del circuito di adattamento abbiamo dovuto regolare con cura sia l’induttanza (L), che la capacità (C) per ottenere un circuito veramente efficiente affidabile e privo di criticità. Tutti questi accorgimenti si traducono in elevata efficienza, e capacità di sopportare potenze RF fino a 3Kw continui all-mode.
In più la bobina e direttamente connessa a massa in corrente continua (DC-Ground), in questo modo i disturbi atmosferici, ed impulsivi vengono sensibilmente ridotti.

|
Dati Elettrici
|
| Tipo |
1/2 λ End Fed Dipolo Verticale |
| Gamma Frequenze |
Accordabile da 26 a 30 MHz (fornita di grafico) |
| Impedenza |
50Ω Sbilanciati |
| Radiazione |
Omnidirezionale |
| Polarizzazione |
Lineare – Verticale |
| Guadagno |
0 dBd – 2,15 dBi |
| Larghezza di banda con SWR 2:1 |
≥ 1.7MHz @ 28MHz |
| SWR in risonanza |
≤1.2:1 Tipico ≤1.1:1 |
| Potenza Max applicabile |
3000 Watts continui tutti i modi di emissione |
| Alimentazione |
Circuito L-C ad alto “Q” - connessa a massa in DC |
| Connettore |
UHF femmina 50Ω con isolatore in PTFE, pin centrale placcato oro |
Perché realizzare un’antenna capace di sopportare potenze di 3Kw continui?
Perché un’antenna che accetta potenze elevate è un’antenna più efficiente, in caso contrario tenderebbe a scaldarsi per effetto Joule e dissipare in calore parte rilevante della potenza RF applicata, cosa che avviene con la maggior parte dei prodotti concorrenti, ma che purtroppo gli utilizzatori non possono testare per mancanza di attrezzature e strumentazione adeguata.
|
Dati Meccanici
|
| Materiali |
Tubo trafilato a freddo in lega Alluminio AW6063-T66, Fiberglass, Ottone, PTFE. Tutta la viteria in INOX AISI-304 e 316 |
| Superficie al vento |
0,195m2 |
| Carico @ 130Km/h |
19 Kgf |
| Resistenza al vento (senza ghiaccio) |
130 Km/h |
| Altezza Totale |
5,94m |
| Lunghezza Stilo |
5,38m (mezz'onda) |
| Palo di montaggio |
ø 40-54 mm |
| Peso Netto |
3,1 Kg |
| Dimensioni Imballaggio |
14x14x145 cm |
| Peso in confezione |
4,3Kg |
| |
|
