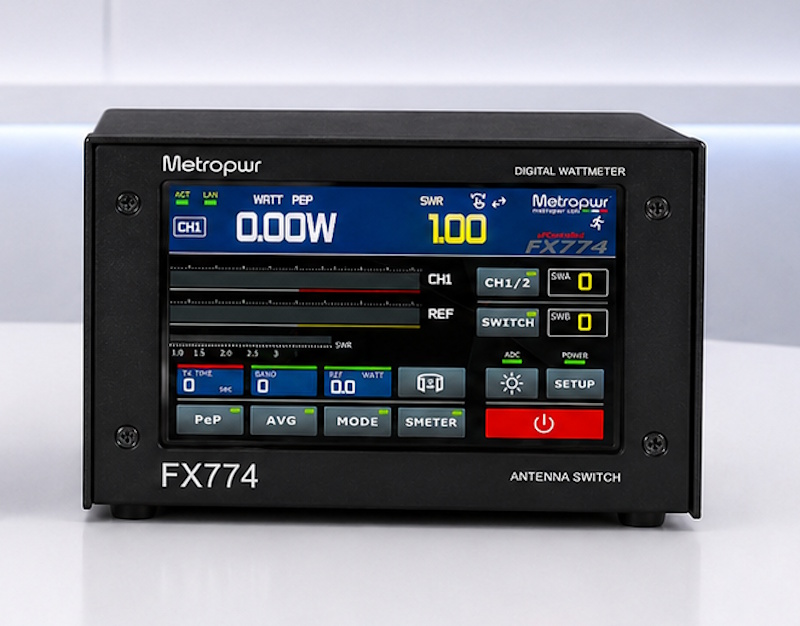

Il METROPWR FX774, è un moderno rosmetro e wattmetro vettoriale completamente digitale con display touch capacitivo da 5"

Ha un design molto moderno e compatto con performance molto elevate.

All´interno c'è un velocissimo processore a 32 bit e un coprocessore per gestire tutte le misurazioni in tempo reale, tra cui potenza (media, picco di potenza, dBm), SWR e altro

Dispone inoltre di un veloce bus esterno con il quale si possono connettere molti accessori. Inoltre ha la possibilià di inserire opzionalmente una scheda di rete LAN per consentire il controllo remoto del wattmetro tramite Internet

Accessori opzionali:

• Scheda di rete LAN
  (consente controllo remoto del wattmetro tramite Internet)
• Commutatore d'antenna o d'apparato a 4 vie ZX7
• Accoppiatore direzionale ZX3 da 3 kW HF (incluso)
• Accoppiatore direzionale ZX5 da 5 kW HF
  (CON ACCOPPIATORE DA 5 KW ALLO STESSO PREZZO DEL 3 KW !!)

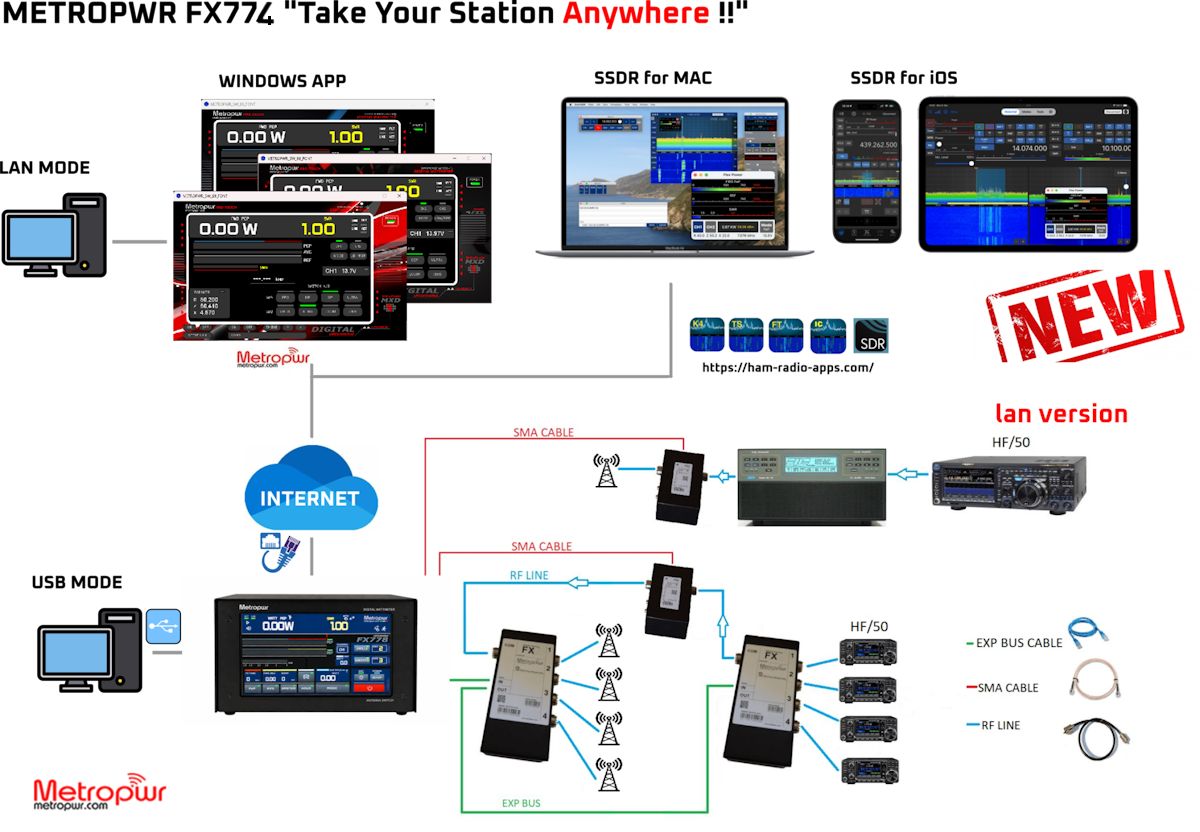

Controllo remoto e funzionamento in rete

L'FX774 è progettato per il funzionamento sia in locale che da remoto. Può comunicare tramite USB o LAN, consentendo il monitoraggio e il controllo del wattmetro da un PC o tramite rete.
Questo rende l'FX774 adatto alle moderne stazioni radio, alle installazioni remote e ai sistemi controllati via Internet.

Tramite il menu di controllo integrato, l'FX774 può gestire due canali RF e controllare unità di commutazione esterne, consentendo un routing flessibile di radio e antenne direttamente dal touchscreen.

Nuovo sistema di misurazione in tempo reale

Il nuovo firmware dell'FX774 introduce una struttura di misurazione più pulita e precisa:

• Sezione vettoriale AD8302 rimossa

• Misurazione R/Z/X rimossa

• SWR calcolato a partire dalla potenza reale diretta e riflessa

• Misurazione REF utilizzando il rivelatore AD8310

• Calibrazione della potenza in avanti con calibrazione a 2 punti

• Calibrazione REF dal menu touch screen

• Calibrazione dell'attenuazione in avanti per banda

• Tavolo di calibrazione automatico a 11 bande

• Tracciamento della banda con blocco di frequenza durante la trasmissione

• Aggiornamento rapido del display in tempo reale

Modalità di misurazione intelligenti

Il modello FX774 include diverse modalità di visualizzazione e misurazione:

• Modalità PEP per la massima potenza dell'inviluppo

• Modalità AVG per la potenza media

• Modalità REF per il monitoraggio della potenza riflessa

• Bargraph in stile S-meter selezionabile tra PEP / REF / AVG

• Funzione HOLD per la lettura di picco

• Bilancia automatica per una facile lettura della potenza

• Display analogico in stile VU per potenza e SWR

Lo strumento segue automaticamente la banda operativa durante la trasmissione e applica i dati di calibrazione corretti per il canale RF e l'intervallo di frequenza selezionati.

Caratteristiche tecniche

• Copertura: HF / 50 MHz, intervallo operativo 1,8–60 MHz

• Bande amatoriali: da 160 m a 6 m

• Parametri misurati: Potenza media, Potenza PEP, Potenza di riferimento, dBm, SWR, Frequenza, Banda

• Calcolo del SWR: dalla potenza reale diretta e riflessa

• Calibrazione del rivelatore in avanti: calibrazione a 2 punti

• Rivelatore REF: catena di misura basata su AD8310

• Calibrazione REF: menu di calibrazione del touchscreen

• Calibrazione per banda: 11 bande per CH1 e CH2

• Canali RF: selezionabili CH1 / CH2

• Gamma di potenza: display con selezione automatica della portata fino a 5,5 kW, limitatore interno fino a 6 kW

• Sensori opzionali: sensori direzionali Z3 / Z5

• Accoppiatori opzionali: versioni da 3 kW / 5 kW

• Contatore di frequenza: integrato, con fattore di calibrazione

• Tracciamento della frequenza: banda agganciata durante la trasmissione

• Allarme SWR: selezionabile OFF / 2.0 / 3.0 / 5.0

• Display: ampio schermo touch a colori

• Processore: elaborazione digitale a 32 bit

• Comunicazione: USB o LAN

• Controllo remoto: supportato tramite connessione LAN

• Controllo commutatore antenna: supporto SWA / SWB

• Controllo della luminosità: livelli di visualizzazione selezionabili

• Salvaschermo: tempo di spegnimento selezionabile

• Aggiornamento del firmware: tramite USB

• Tensione di funzionamento: 9–13,8 V CC

Accessori compatibili

Sensori RF direzionali Z3/Z5

• Sensore di potenza direzionale HF / 50 MHz

• Versioni di potenza disponibili per sistemi da 3 kW e 5 kW

• Uscite di misura FWD e REF

• Connettori RF SO-239

• Connettori di misura SMA

• Progettato per il sistema di calibrazione FX778

Commutatore d'antenna o d'apparato a 4 vie ZX7

• Commutatore antenna 1×4

• Controllo remoto tramite touchscreen FX778

• Controllo selezionabile SWA/SWB

• Compatibile con LAN/bus di controllo

• Non è necessario alcun controller esterno sul pannello frontale quando utilizzato con FX778.

Software e funzionamento a distanza

L'FX774 può essere collegato al software Metropwr per Windows e macOS tramite USB o LAN.

La modalità LAN consente il monitoraggio e il controllo remoto del wattmetro, rendendo il sistema ideale per stazioni remote e installazioni radio controllate in rete
