Per i nostri tubi abbiamo impiegato il miglior materiale utilizzabile per la costruzione delle antenne; si tratta della lega di Alluminio, Magnesio e Silicio denominata AW6063-T66, temprata allo stato T-66. Essa conferisce allo stilo una eccezionale resistenza, che viene realizzata mediante estrusione e successivamente con trafilatura a freddo.
I nostri elementi tubolari sono estremamente precisi su entrambi i diametri, ed anche sullo spessore della parete, consentendo un accoppiamento preciso e con il minor “gioco” tra i tubi.

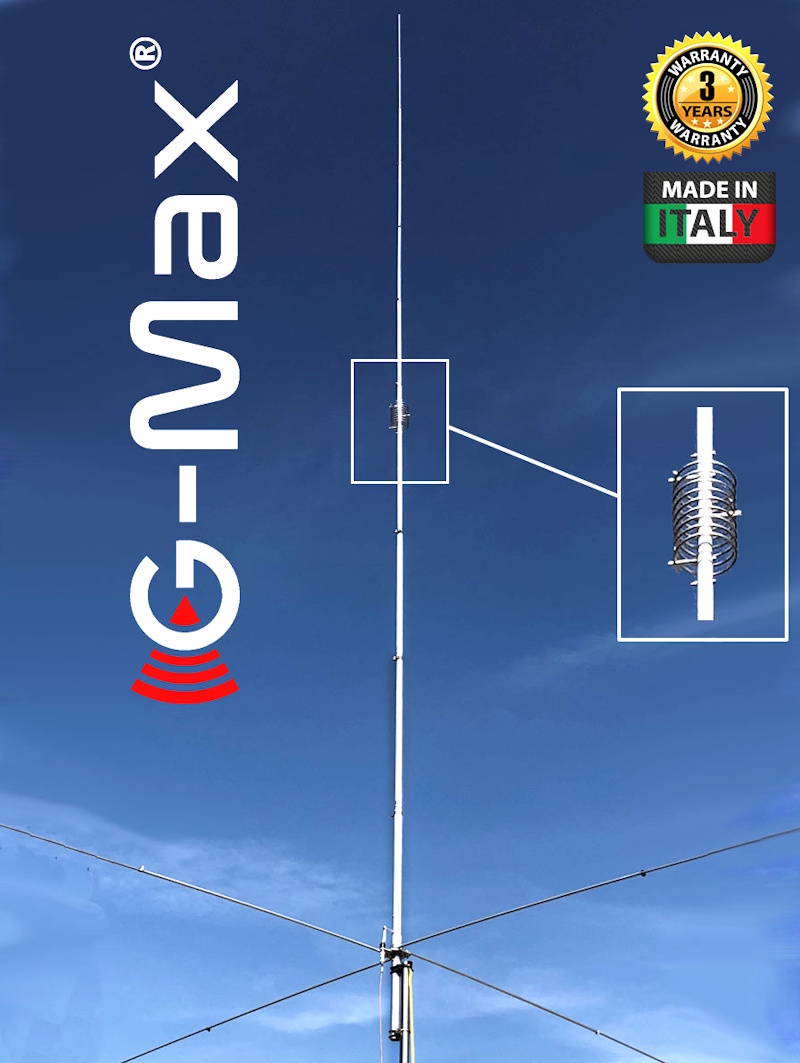

Il “Ground Plane” è composto da 4 robusti radiali della lunghezza di 2,7m, “Full-Quarter Wave” realizzati in due sezioni telescopiche con fissaggio a fascetta, di diametro e spessore rispettivamente 13×1.25mm e 10x1mm.
I radiali vengono fissati alla piastra di sostegno mediante due cavallotti U-Bolt e dadi autobloccanti; nella zona di fissaggio sono forniti 4 rinforzi in fibra di vetro che irrobustiscono le giunzioni ed evitano lo schiacciamento.

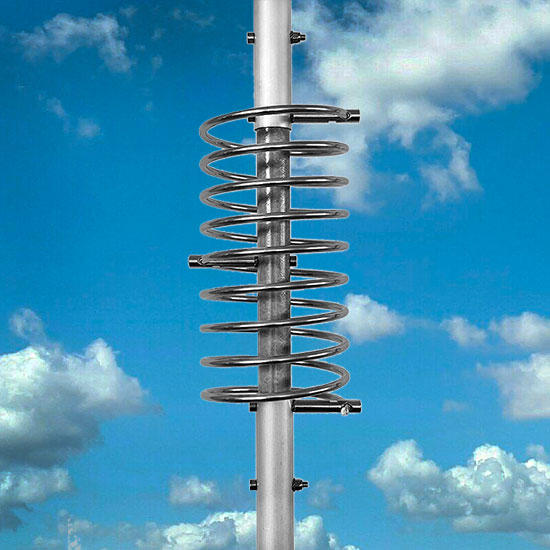

La bobina di G-Max è stata accuratamente posizionata alle estremità delle due sezioni centrali radianti.

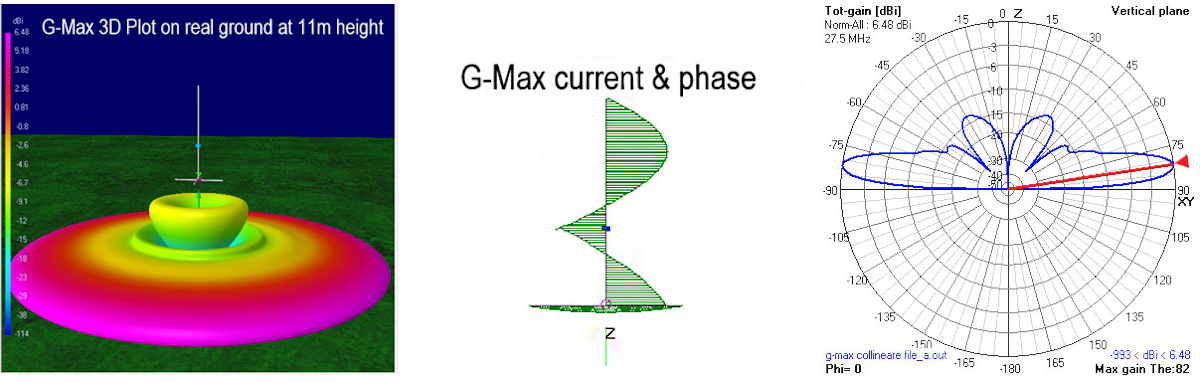

Essa svolge tre funzioni di estrema importanza per questa tipologia di antenne collineari, la prima ha il compito di ritardare di 180° la fase del segnale RF tra la prima sezione ad 1/4 Lambda e la seconda sezione a 5/8 Lambda, facendo in modo che tutta la parte radiante (stilo) irradi in fase.

La seconda funzione è quella di compensare la forte reattanza capacitiva presente sulla parte alta a 5/8 grazie alla propria reattanza induttiva intrinseca, e la terza funzione è quella di trasferire tutta la potenza immessa alla parte superiore senza perdite.

Tutto questo è reso possibile grazie all’elevato fattore di merito “Q” della nostra bobina, progettata per svolgere al meglio tutte e tre le funzioni menzionate.
