ll portafoglio ripetitori DMR Hytera è il più ampio sul mercato e si compone di interessanti apparati, moderni, affidabili e progettati per il mercato Europeo.
La serie di ripetitori HR1065 permettono con licenze attivabili tramite software la realizzazioni di sistemi multiaccesso:
- Proprietario XPT senza canale di controllo
- Multiaccesso a standard ETSI DMR Tier III con canale di controllo

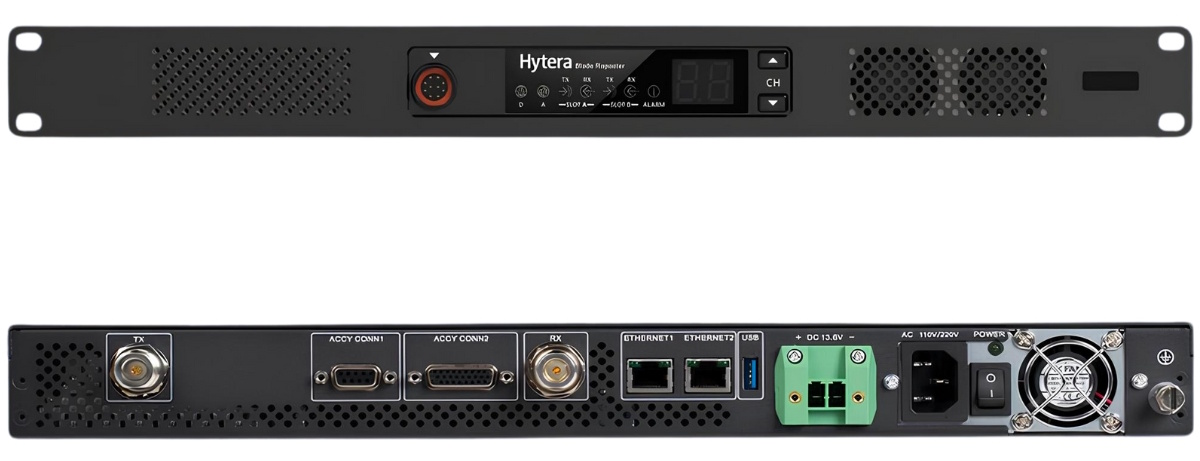

Modulazione analogica/digitale DMR Tier II, permette l'installazione a rack 19" 1 Unità, disponibile in gamma VHF (136 - 174 MHz) oppure UHF (400 - 470 MHz) con potenza 5 - 50 Watt. Il ripetitore è dotato di display a segmenti per visualizzazione allarmi e canale corrente e presa microfonica ed è disponibile l'audio (anche in modalità digitale) di ambedue gli slot.
.png)
La versione enhanced (HR1065E) ha un hardware maggiorato rispetto alla versione standard con l'aggiunta di un co-processore, di un processore quad-core con 1,6 GHz e 2 GB di RAM.
Tutti i ripetitori Hytera sono intercollegabili via IP per creare una rete multi-sito IP Site Connect, anche con apparati misti RD985 - RD985S - RD625 - RD965, fino ad un massimo di 225 siti, con latenze configurabili fino a 480ms (per impieghi con connessioni 3G/4G) ed inoltre possono essere gestiti e controllati con il software di Monitoring Hytera RDAC oppure tramite il software XNMS, oppure mediante protocollo standard SNMP v3, integrabili quindi in sistemi di supervisione standard in grado di gestire apparati di rete (switch, router, UPS).
I ripetitori Hytera dispongono di interfaccia telefonica di serie integrata nativa VoIP (Trunk SIP) con selezione passante su entrambi i time slots.
La versione enhanced include un centralino SIP e un router IP per ridurre il numero di apparecchiature da installare su un sito e fornire la massima integrazione ed ha una comoda e moderna interfaccia Web di gestione da cui l'amminstratore può vedere lo stato del sistema, identificare problemi e valutare soluzioni.
Caratteristiche:
- Frequenze: UHF 400-470 MHz / VHF 136-174 MHz
- Canali programmabili: 64
- Canalizzazione (analogico): 12,5 kHz / 20 kHz / 25 kHz
- Consumo di corrente (DC): Standby minore di 0,9 A / Trasmissione minore di 12 A
- Consumo di corrente (AC): Standby minore di 0,35 A / Trasmissione minore di 1,2 A
- Stabilità di frequenza: ± 0,5 ppm
- Impedenza antenna: 50Ω
- Duty cycle: 100%
- Dimensioni: 44 x 483 x 366 mm
| Specifiche Generali |
| Frequenza |
UHF 400-470 MHz / VHF 136-174 MHz |
| Modalità di funzionamento supportate |
|
| Canali programmabili |
64 |
| Canalizzazione |
12,5 / 20 / 25 kHz (analogico) |
| Consumo max (standby) |
≤0,9 A (DC) / ≤0,35 A (AC) |
| Consumo max (in trasmissione) |
≤1,2 A (DC) / ≤1,2 A (AC) |
| Stabilità di frequenza |
± 0,5 ppm |
| Impedenza dell'antenna |
50Ω |
| Duty cycle |
100% |
| Dimensioni |
44 x 483 x 366 mm |
| Ricevitore |
| Sensibilità analogica |
0,18 µV (12dB SINAD)
0,16 µV (Tipico) (12dB SINAD) |
| Sensibilità digitale |
0,20 µV / BER 5% / 0,18 µV / BER 5% (Tipico) |
Selettività canale adiacente
TIA603
ETSI |
65 dB a 12,5 kHz / 75 dB a 20/25 kHz
60 dB a 12,5 kHz / 70 dB a 20/25 kHz |
Intermodulazione
TIA603
ETSI |
75 dB a 12,5/20/25 kHz
70 dB a 12,5/20/25 kHz |
Reiezione risposta alle spurie
TIA603
ETSI |
80 dB a 12,5/20/25 kHz
80 dB a 12,5/20/25 kHz |
| Blocking |
90 dB |
| Ronzio e rumore |
40 dB a 12,5 kHz
43 dB a 20 kHz
45 dB a 25 kHz |
| Emissione spurie condotte |
Minore di 1 GHz < -57 dBm
Maggiore di 1 GHz < -47 dBm |
| Trasmettitore |
| Potenza di trasmissione RF |
5 - 50W |
| Modulazione FM |
11K0F3E a 12,5 kHz
14K0F3E a 20 kHz
16K0F3E a 25 kHz |
| Modulazione digitale 4FSK |
12,5kHz (solo dati): 7K60FXD
12,5kHz (dati e voce): 7K60FXW |
| Emissioni condotte/irradiate |
-36 dBm < 1 GHz
-30 dBm > 1 GHz |
| Limite di modulazione |
± 2,5 kHz @ 12,5 kHz
± 4,0 kHz @ 20 kHz
± 5,0 kHz @ 25 kHz |
| Rumore e ronzio FM |
40dB a 12,5kHz
43dB a 20kHz
45dB a 25kHz |
| Potenza canale adiacente |
60dB a 12,5 kHz, 70dB a 20/25 kHz |
| Risposta audio |
da +1dB a -3dB |
| Distorsione audio |
≤3% |
| Tipo vocoder digitale |
AMBE +2 |
| Specifiche Ambientali |
| Temperatura d'esercizio |
-30 °C / +60 °C |
| Temperatura di stoccaggio |
-40 °C / +85 °C |
| ESD |
IEC 61000-4-2 (Level 4) ±8kV (contatto); ±15kV (aria) |
| Protezione polvere e acqua |
IEC60529-IP54 |
| Umidità |
MIL-STD-810 G |
| Vibrazioni e urti |
MIL-STD-810 G |
|
