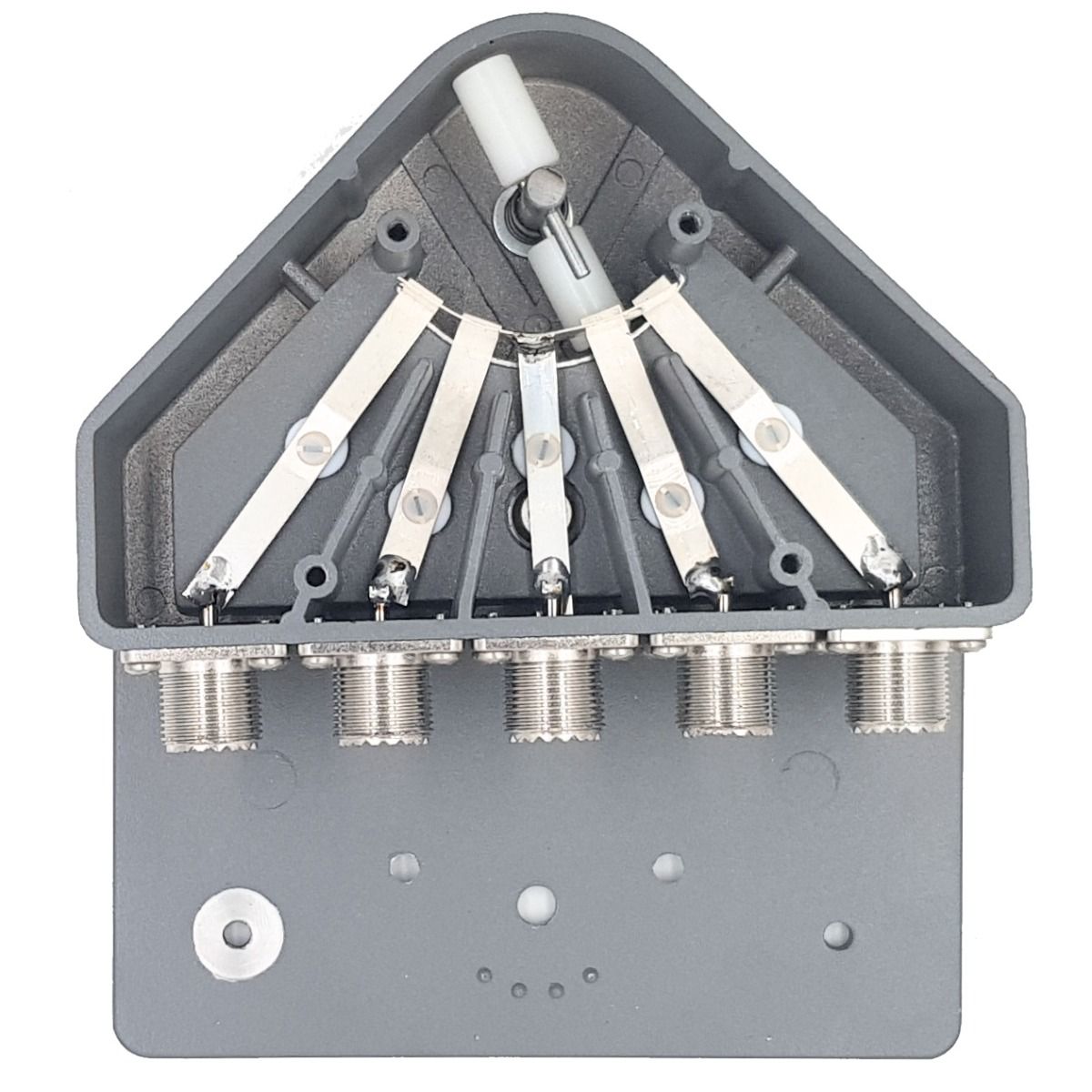

L'eccellente qualita' di questo proggetto e' caratterizzata da una fusione con una cavita' a microstrip a impedenza costante per le UHF

Non sono usati commutatori a wafer con perdite, ma un solido sistema con cuscinetti a sfera

Nessuna incertezza su quale posizione e' stata scelta

Le posizioni non usate sono automaticamente messe a terra per ridurre le interazioni di rumore e le possibili scariche

Il famoso Alpha Delta Arc-Plug™ Cartidge protegge la posizione in uso

L'antenna in posizione in o out..e' sempre protetta in entrambi i casi !

L' Arc Plug e' facilmente accessibile dal pannello frontale sicche' si puo' montare il commutatore su qualunque superficie

L' SWR e' minore di 1.2:1 fino a 150 MHz, e minore di 1.5:1 a 450 MHz per la serie DELTA con connettori UHF

I modelli con connettori tipo N hanno un VSWR minore di 1.2:1 fino a 500 MHz e minore di 1.5:1 a 1.2 GHz

I commutatori con SO-239 (UHF) sono dimensionati per 1500 Watt CW/FM fino a 30 MHz e 1000 watts da 30 a 450 MHz, assumendo un VSWR minore di 2:1

Valori piu' alti di VSWR a piena potenza potrebbero falsare la ARC-PLUGcartridge. Isolamento di 60 dB fino a 450 MHz, tipicamente 70dB sotto i 30 MHz

I commutatori con connettori di tipo N sono dimensionati per potenza fino a 1500 Watt CW/FM fino a 150 MHz, 1000 Watt da 150 a 500 MHz e 800 Watt da 500 a 1.2 GHz. NOTA: 1.2 GHz, non 1.3 GHz

Isolamento di 60 dB fino a 500 MHz e 50 dB da 500 MHz fino a 1.2 GHz. Nelle ipotesi di un VSWR non piu' grande di 2:1

Tutti i modelli sono a cosi' basse perdite che solitamente i cavi di interconnessione presentano piu' perdite dei commutatori stessi

• NUMERO VIE: 4
• POTENZA MASSIMA: 1500 Watt CW
• GAMMA OPERATIVA: 0 - 1300 MHz
• IMPEDENZA: 50 Ohm
• PERDITE 30 MHz: <0,1 dB
• INSERZIONE 150 MHz: <0,15 dB
• INSERZIONE 450 MHz: <0,5 dB
• ISOLAMENTO A 30 MHz: > 60 dB
• ISOLAMENTO A 450 MHz: > 50 dB
• VSWR: < 1,1:1
• TIPO CONNETTORE: UHF SO239
