   Sirio Gain-Master
 Prezzo : 165,00 Iva Inclusa
 Quantità:

Disponibilità
Buona

Descrizione:

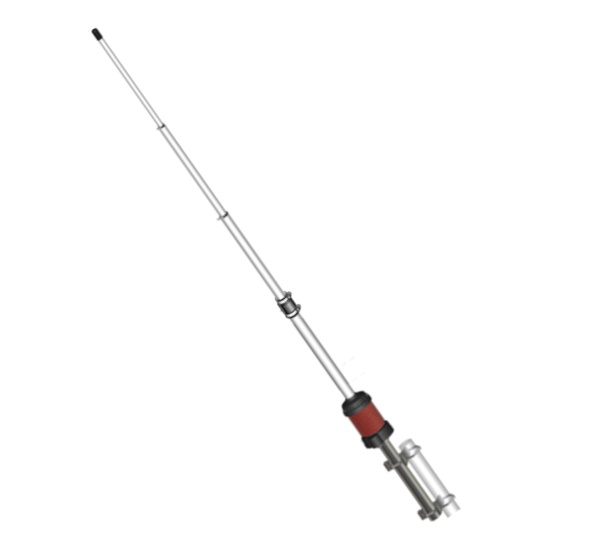

Gain-Master™ è un antenna 0.625λ in fibra di vetro ad alta tecnologia per stazione base che copre le bande CB e 10m amatoriale

Completamente progettata al computer mediante simulazioni elettromagnetiche per ottenere il massimo guadagno ed ottimizzare diagramma di irradiazione e banda.

Progettata con le più avanzate tecnologie disponibili è completamente costruita in Italia utilizzando materiali di alta qualità.

Il nuovo disegno dell’elemento radiante (Brevetto Pendente) funziona come un dipolo alimentato nel suo centro, tutte le correnti RF sul radiatore risultano in fase quindi il piano di massa non è necessario.

La bobina coassiale alla base funziona da RF-choke per un ottimo disaccoppiamento dal palo di sostegno e dalla linea di alimentazione.

Costruita con tubi telescopici in fibra di vetro, è in corto circuito DC per la miglior protezione dalle scariche statiche.

Gain-Master™ è il nuovo standard di riferimento nella sua classe di antenne.

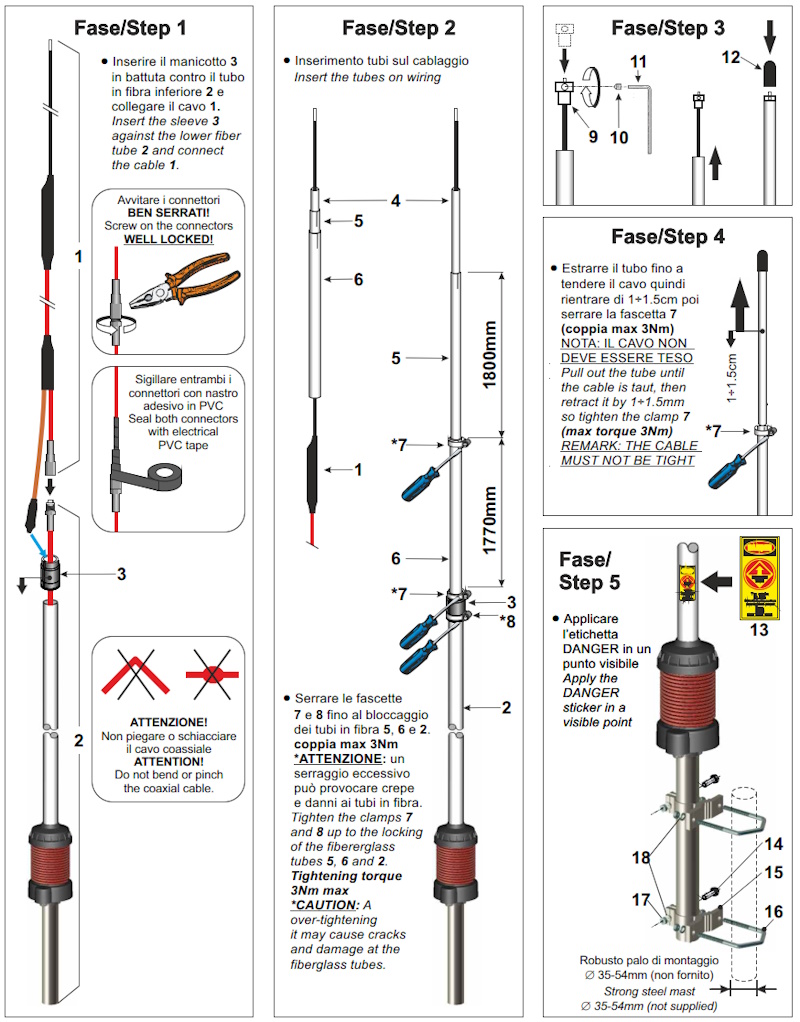

Nota per una corretta installazione:




Progettazione e materiali impiegati

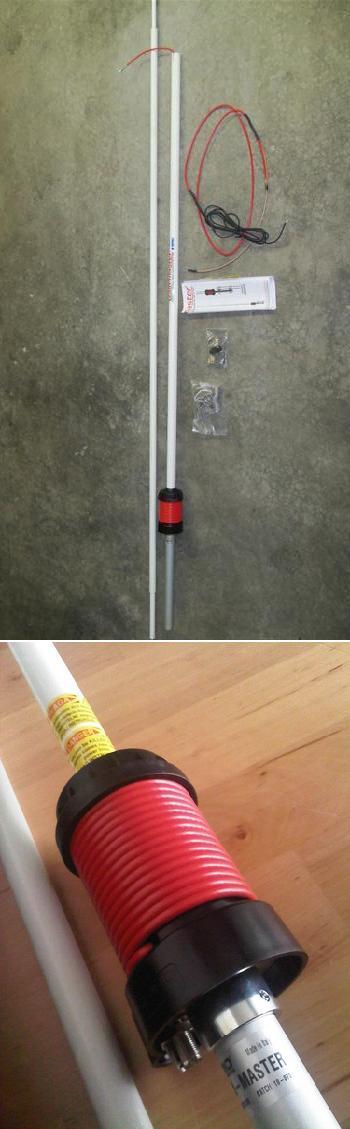

Completamente progettata al computer con CAD tridimensionale e assemblata in Italia con i migliori materiali disponibili, a partire dallo stilo che è realizzato in quattro sezioni da 1.92m di tubi telescopici compositi in fibra di vetro con parete a triplo strato che rende Gain-Master™ molto più resistente e rigida rispetto alle antenne concorrenti.

La viteria e le fascette di fissaggio dei tubi sono in acciaio INOX AISI316, il tubo in alluminio della staffatura è in lega di alluminio AlMgSi AW6060 anodizzato grigio.

citizien gildemeister
biglia hurco
Tutti i componenti metallici sono realizzati in lega CW614N nelle officine SIRIO, con torni a controllo numerico di ultima generazione e adeguatamente protetti mediante trattamento galvanico.

La spinetta centrale del connettore UHF-femmina è dorata a 18 kt per migliorare il contatto elettrico e per prevenire l’ossidazione mentre l’isolatore è realizzato in PTFE.


Il cavo coassiale a bassa perdita con guaina rossa impiegato per la realizzazione della bobina è costruito su specifiche SIRIO da una primaria azienda Italiana ed è avvolto su un supporto bobina realizzato con il miglior materiale termoplastico disponibile per applicazioni esterne: ASA.


supporto bobina





Quali tecnologie sono state impiegate

La progettazione e lo sviluppo di Gain-Master™ ha richiesto quasi un anno e mezzo per test elettrici, simulazioni al computer e scelta dei materiali da impiegare.

SIRIO ha effettuato prove comparative con le migliori antenne concorrenti sul mercato, con l’ausilio delle più sofisticate strumentazioni quali:

- Simulazioni elettromagnetiche computerizzate realizzate con *CST Studio Suite 2008.

- Analisi del segnale in campo lontano con Spectrum Analyzer portatile FSL-6 di *Rohde&Schwarz®

- Analisi dei parametri S11 e S21, nel dominio della frequenza e del tempo con Vector
Network Analyzer 8753ES e E5071B di *Agilent Technologies®.

- Prove di potenza RF con sensore direzionale NRT-Z14 (25MHz-1GHz) di *Rohde&Schwarz®.

- Misure di temperatura senza contatto in tempo reale con termocamera ad infrarosso * 880-3 di TESTO.

- Raccolta dati da strumentazione e post analisi con programma sviluppato da SIRIO
in LabView®2009* di National Instruments®.

- Materiali e componenti testati a temperature estreme con camera climatica *Votsch® VC4018 di Vötsch Industrietechnik.



*Gain-Master™ is a registered Trade Mark of SIRIO antenne S.r.l. ITALY
*CST® is a registered Trade Mark of Computer Simulation Technology AG
*Rohde&Schwarz® is a registered Trade Mark of Rohde&Schwarz GmbH & Co. KG
*Agilent Technologies® is a registered Trade Mark of Agilent Technologies Palo Alto CA
*Votsch® Industrietechnik GmbH is a registered Trade Mark of SCHUNK Group
*LabView® & National Instruments are a registered Trade Marks of National Instruments Austin TX
*TESTO® is a registered Trade Mark of TESTO AG





Analisi di un antenna convenzionale 5/8λ alimentata alla base


Dall’esame è emerso che la configurazione del radiatore lungo 5/8λ nonostante sia considerato tra le migliori soluzioni per la banda CB e amatoriale presenta alcuni fattori negativi, uno dei più importanti è la distribuzione
delle correnti RF lungo lo stilo radiante.

In Fig.1 è illustrata la distribuzione di corrente, con relativa simulazione animata, di un antenna 5/8λ alimentata alla base dove risulta evidente che circa 1/5 della lunghezza totale del radiatore, partendo dalla base, risulta irradiare in opposizione di fase. Questo comporta una elevazione dell’angolo di massima radiazione che risulta essere compreso fra 21° e 24° con una considerevole perdita di segnale sull’orizzonte in media 0.9-1.4dB. (Vedi diagramma di irradiazione 3D Fig.2 e relativa sezione).
fig.1
Fig.1 - clicca per ingrandire

fig.2 - radiation diagram
Fig.2 - clicca per ingrandire
Nota:

Alcuni costruttori dichiarano lunghezze d’onda o tipologie di tipo collineare non corrispondenti al vero. Facciamo notare che a 27MHz la configurazione collineare più compatta, vale a dire 1/2λ sopra 1/4λ risulta essere lunga almeno 8.3m senza considerare l’ingombro del dispositivo di rifasamento.

La nostra analisi ha preso in considerazione solo antenne con lunghezza fisica della parte radiante, escluse staffature e sistemi di ancoraggio, di circa 6.5 – 6.9m con o senza radiali ground plane.






Come funziona in dettaglio Gain-Master™ (Brevetto Pendente)





Come mostrato in Fig.3 il segnale RF proveniente dal generatore percorre il cavo coassiale della bobina d’arresto, quindi prosegue lungo la prima parte dello stilo fino ad incontrare lo stub coassiale che funziona da adattatore d’impedenza, quindi prosegue fino ad arrivare alla terminazione della linea coassiale (centro di fase dell’antenna).

A questo punto la parte di segnale presente sul conduttore centrale attraversa il condensatore e si propaga lungo la metà superiore della parte radiante, mentre le correnti RF che viaggiavano all’interno della schermatura del cavo, fuoriescono scorrendo all’esterno della schermatura e ridiscendono verso la bobina d’arresto, dove l’elevata impedenza della bobina
fa si che si arrestino (funzionamento equivalente ad un dipolo alimentato nel suo centro).

fig3. - rf signal

Fig.3 - clicca per ingrandire






Perché Gain-Master™ ha prestazioni migliori rispetto ad una 5/8λ convenzionale


In Fig.4 è illustrata la distribuzione di corrente, con relativa simulazione animata, di SIRIO Gain-Master™.
La parte radiante di nuova concezione (Brevetto Pendente) si comporta come un dipolo alimentato al centro,
di conseguenza tutte le correnti RF risultano in fase e concordi tra loro.

Questo accorgimento ci ha permesso di aumentare l’efficienza della parte radiante di 0.6dB rispetto al guadagno massimo di un antenna 5/8λ convenzionale di pari lunghezza e contemporaneamente di avere un diagramma di irradiazione simile ad un dipolo con il suo massimo nel piano orizzontale (Vedi diagramma di irradiazione 3D Fig.5 e relativa sezione).

Gain-Master™ presenta il massimo guadagno ottenibile per un’antenna 5/8λ e grazie al suo angolo di radiazione perfettamente orizzontale permette di migliorare le prestazioni rispetto alle migliori antenne concorrenti di almeno 1-2dB che corrispondono al 26%-58% di segnale in più come risulta evidente dal confronto dei diagrammi mostrato in Fig.6 e dai test in campo lontano con analizzatore di spettro Fig.7.

fig.6 - radiation pattern
Fig.6 - clicca per ingrandire
fig.7 - pattern comparison
Fig.7 - clicca per ingrandire


fig.5 - radiation diagramfig.4 - current distribution
Fig.5 - clicca per ingrandire                                                   Fig.4 - clicca per ingrandire







Altri vantaggi di Gain-Master™ sono:




Non necessita di radiali ground plane, in quanto è un antenna bilanciata che funziona come un dipolo alimentato al centro.

E’ protetta contro le scariche statiche quindi risulta in cortocircuito DC.

Grazie alla sua bobina di arresto (RF-Choke) posta alla base, Gain-Master™ risulta perfettamente disaccoppiata dalla sua struttura di sostegno (pali, tralicci, etc.) con il beneficio di mantenere inalterati sia l’impedenza che il diagramma di irradiazione.

Possiede una banda eccezionalmente larga (vedi Fig.8) di oltre 4,5MHz (400CH) da 25.5 a 30MHz e non necessita di alcuna taratura entro tutta la banda dichiarata.

Accetta una potenza massima continua di 500Watts RMS.





fig.8 - response

Fig.8 - clicca per ingrandire




ELECTRICAL DATA


Type 0.625 λ center feeded vertical dipole
Frequency Range @ SWR ≤ 2.0 25.5 - 30 MHz 400 CB channel & 10m ham band
Impedance 50 Ω
Radiation Omnidirectional
Polarization Linear Vertical
Max Gain on the horizon 1 to 2 dB higher than conventional 5/8 λ
Max Power 500 Watts (CW) continuous, 1000 Watts (CW) short time
Ligthning protection All metal parts are DC-grounded, the inner conductor shows a
DC-short
Connector UHF-female, PTFE insulator & gold plated central pin


MECHANICAL DATA



Materials Whip made of white fiberglass four sections composite tube,
radiator made of copper wire and low loss coax cable,
stainless steel hardware, anodized AW6060 aluminium, UV
stabilized thermoplastic.
Wind Resistance up to 160 Km/h using bracing rods (see Annex installation manual)
Height (approx.) 7360mm with bracket, radiator 6850mm
Packaging Dimensions 1950 x 100 x 130 mm
Weight (approx.) 3 Kg
Mounting mast Ø 35-54 mm side mast with “V” bolt
