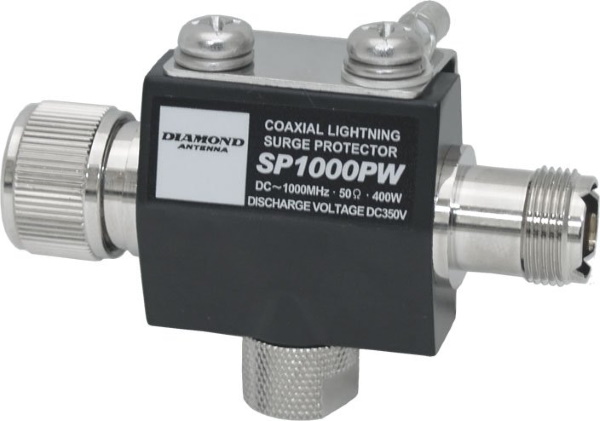

Scaricatore d´antenna DC-1GHz, 400 Watt PeP

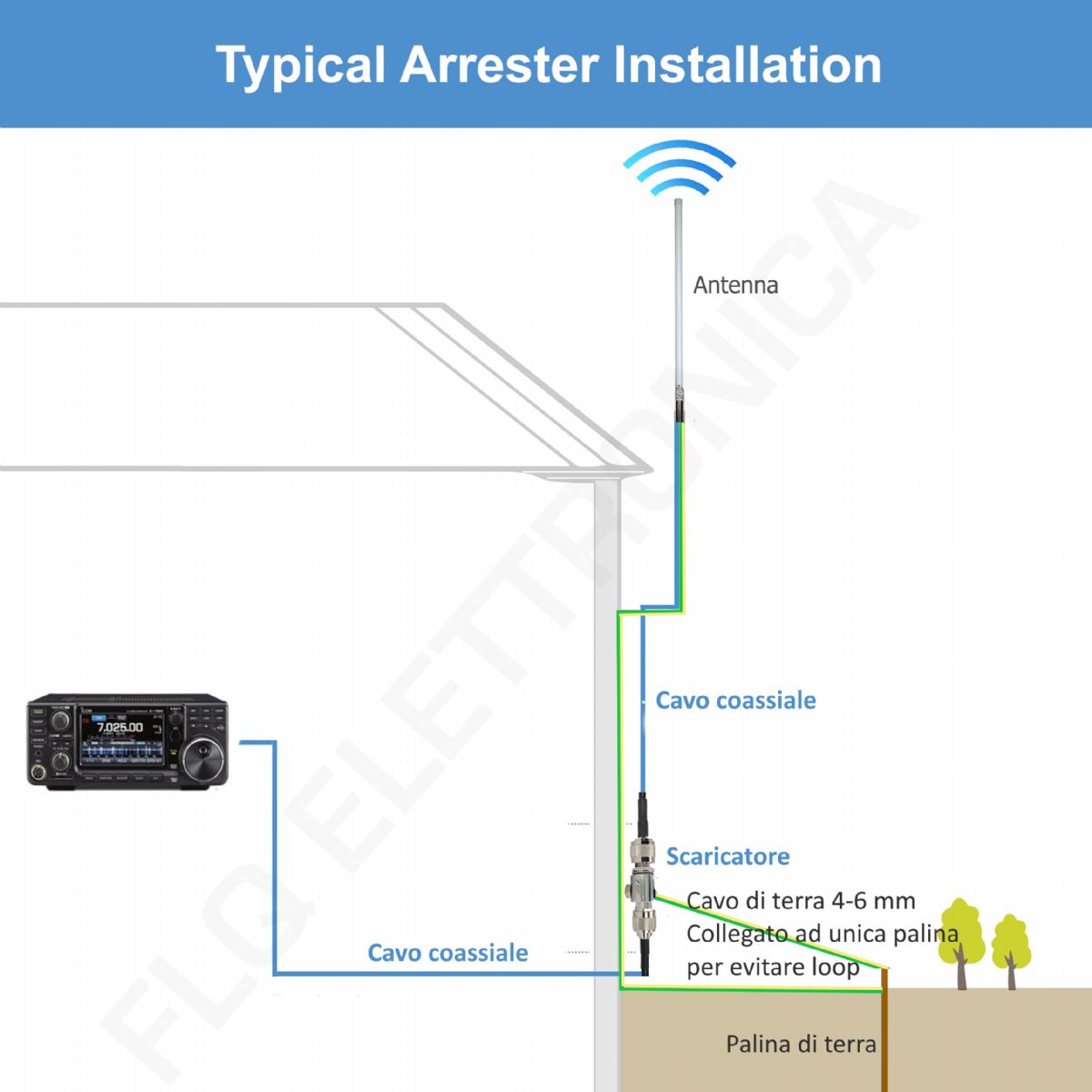

L'installazione del protettore contro le sovratensioni richiede il montaggio il più vicino possibile all'antenna, collegando il morsetto di terra (vite M4) a una messa a terra dedicata tramite un cavo in rame robusto e il più breve possibile
Punti chiave per l'installazione:
- Posizione: Installare subito sotto l'antenna o nel punto di ingresso del cavo coassiale nell'edificio
- Messa a terra: Utilizzare un cavo di rame da
a
di diametro per collegare il morsetto alla messa a terra. Evitare di collegarlo a tubi del gas o dell'acqua Wimo manual.
- Impermeabilizzazione: L'unità non è impermeabile; proteggerla se installata all'aperto
- Sicurezza: Non maneggiare durante i temporali e staccare l'apparecchiatura se non in uso per lunghi periodi
- Nota: L'SP-1000 protegge da scariche indirette, non da fulmini diretti
| Frequenza operativa: |
DC – 1000 MHz |
| SWR: |
meno di 1.2 |
| Perdita d´inserzione: |
meno di 0.3 dB |
| Potenza massima: |
400w PEP |
| Connettore: |
UHF male - UHF female |
| Impulse Wave Discharge Voltage: |
800 Volt |
| Impulse Wave Discharge Capacity: |
6000 A |
| Impulse Wave Retention Discharge Capacity: |
DC 350 Volt ± 20% |
| Insulating Resistance DC100 Volt: |
Over 10,000M Ohm |
| Peso: |
130 grammi |
| Dimensioni: |
78Wx55Hx26D mm |
| Impedenza: |
50 Ohm |
!! DIAMOND ORIGINALE !!
|
