Interfaccia Yaesu SCU-17
L´interfaccia Yaesu SCU-17 permette contemporaneamente di essere utilizzata per il controllo CAT del ricetrasmettitore tramite PC e di poter operare in tutta sicurezza nei vari modi digitali. La SCU-17 funziona come una scheda audio USB, quindi è necessario un solo cavo USB tra l'interfaccia e il computer.
L'interfaccia isola galvanicamente tutti i segnali per evitare potenziali loop di terra. In questo modo vengono trasmessi i segnali audio-in e audio-out, PTT, FSK e CAT. I segnali chiave sono separati da optoisolatori, i segnali audio da trasformatori di accoppiamento, è molto utile per le comunicazioni SSTV, RTTY e per i modi digitali PSK.

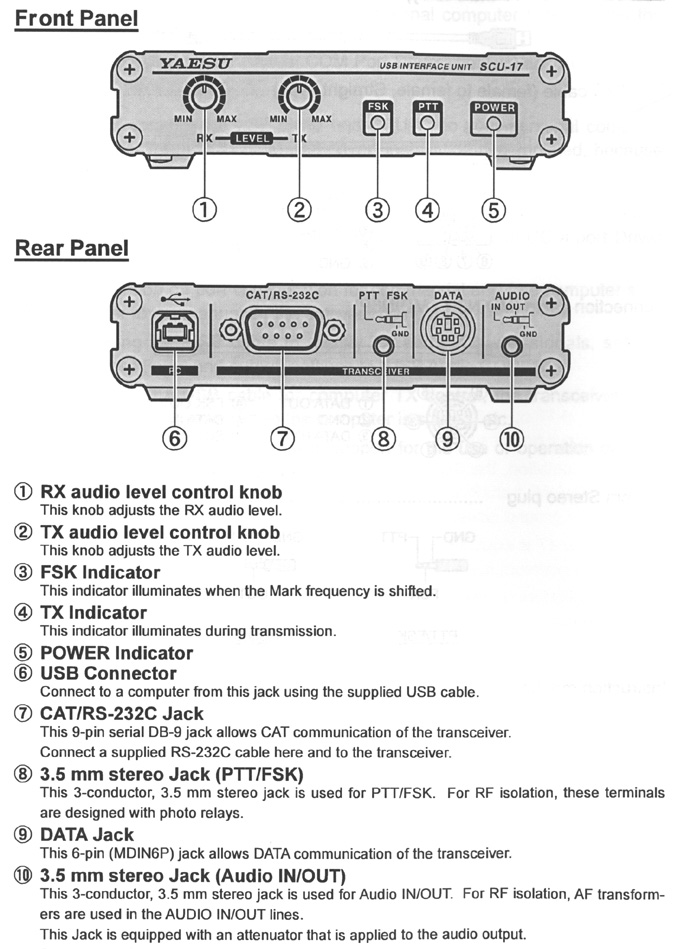

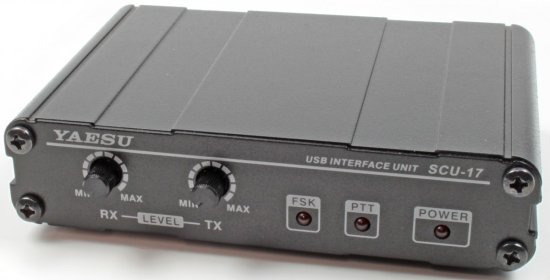

La SCU-17 è protetta da una scatola metallica per evitare problemi di irraggiamento da HF. Sul pannello frontale sono presenti due manopole di controllo per i livelli NF (Input, Output). In questo modo il livello di modulazione viene regolato in pochi secondi senza doversi preoccupare del dialogo della scheda audio del computer. Inoltre, il pannello frontale ha tre LED che mostrano lo stato di 'Power', 'PTT' e 'FSK'. La SCU-17 viene alimentata dalla porta USB.

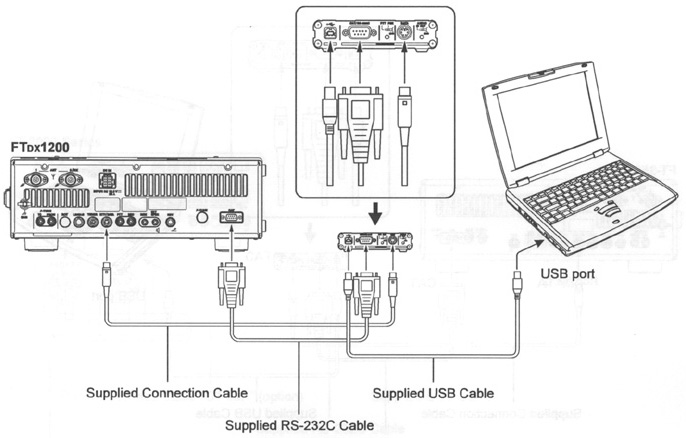

La confezione include già diversi cavi, il che semplifica l'uso con gli attuali ricetrasmettitori Yaesu, alcuni modelli richiedono un cavo opzionale. La SCU-17 è stata progettata in modo tale che anche i ricetrasmettitori con una classica interfaccia RS-232 possono essere collegati ai moderni computer tramite USB.
L'installazione richiede il download e l'installazione del "Virtual COM Port Driver" dal sito web della Yaesu, attenzione installare i drivers prima di collegare l'interfaccia al computer! I driver si trovano su www.yaesu.com sotto 'Prodotti', 'FT_DX1200', 'File', 'SCU-17 USB Driver USB (Virtual COM Port Driver)'.
-
Controllo CAT del ricetrasmettitore tramite PC
-
Ha una scheda audio USB integrata, così l´audio in TX e RX è accessibile attraverso il solo cavo USB
-
Ha un dispositivo seriale USB a due canali, che consente varie modalità di trasmissione e CAT contemporaneamente
-
Si alimenta tramite USB, quindi non necessita di alimentatore esterno
-
Fornisce un´alto isolamento RF
-
Pannello frontale con potenziometri per regolazione di livello TX e RX
-
Indicatori LED monitor di controllo PTT e FSK
Incluso nella confezione SCU-17:
- interfaccia Yaesu SCU-17
- manuale d´uso cartaceo (scarica manuale pdf)
- cavo USB A/B
- cavo AF 2x Mini DIN 6 pin
- cavo seriale 2x D-Sub 9 pin
- 2x 3.5 mm jack stereo
| Ricetrasmettitore |
Cavi richiesti |
| FT-450D |
Cavi inclusi |
| FT-817/818ND |
Richiesto cavo opzionale CT-62 |
| FT-857D |
Richiesto cavo opzionale CT-62 |
| FT-891 |
Richiesto cavo opzionale USB A/B |
| FT-897D |
Richiesto cavo opzionale CT-62 |
| FT-950 |
Cavi inclusi |
| FT-991A |
Vedi nota a piè di pagina |
| FT-DX1200 |
Cavi inclusi |
| FT-2000 (Variante 1) |
Richiesto cavo opzionale SCU-21 |
| FT-2000 (Variante 2) |
Richiesto cavo fatto con CT-39/A |
| FT-DX3000 |
Vedi nota a piè di pagina |
| FT-DX5000 (Variante 1) |
Richiesto cavo opzionale SCU-21 |
| FT-DX5000 (Variante 2) |
Richiesto cavo fatto con CT-39/A |
| FT-DX9000 (Variante 1) |
Richiesto cavo opzionale SCU-22 |
| FT-DX9000 (Variante 2) |
Richiesto cavo fatto con CT-39/A |
Naturalmente, con i cavi auto-costruiti è possibile collegare praticamente tutti gli altri ricetrasmettitori, anche di altri produttori. La configurazione dei pin dell´interfaccia SCU-17 è specificata in dettaglio nel manuale dell´utente.
Altri ricetrasmettitori di Yaesu, come l´FT-991A o l´FT-DX3000 non richiedono un modem per scheda audio come la SCU-17. Questo perché questi ricetrasmettitori sono dotati di un´interfaccia USB che offre le stesse funzionalità (es. controllo CAT, ingresso/uscita audio).
|
