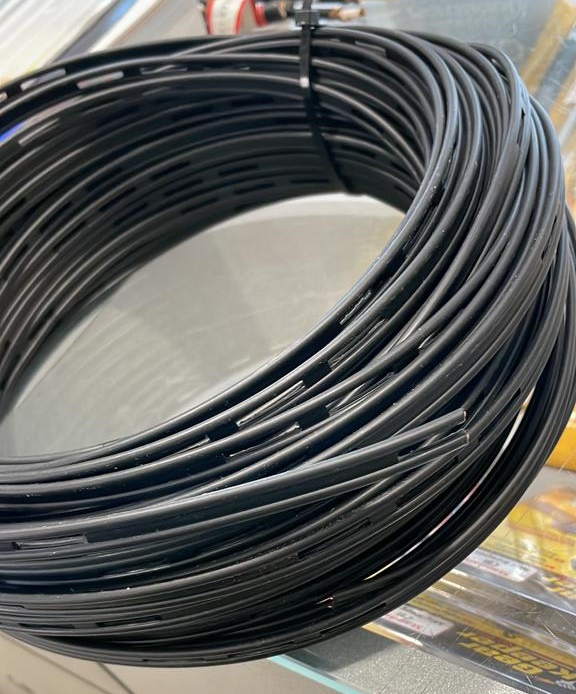

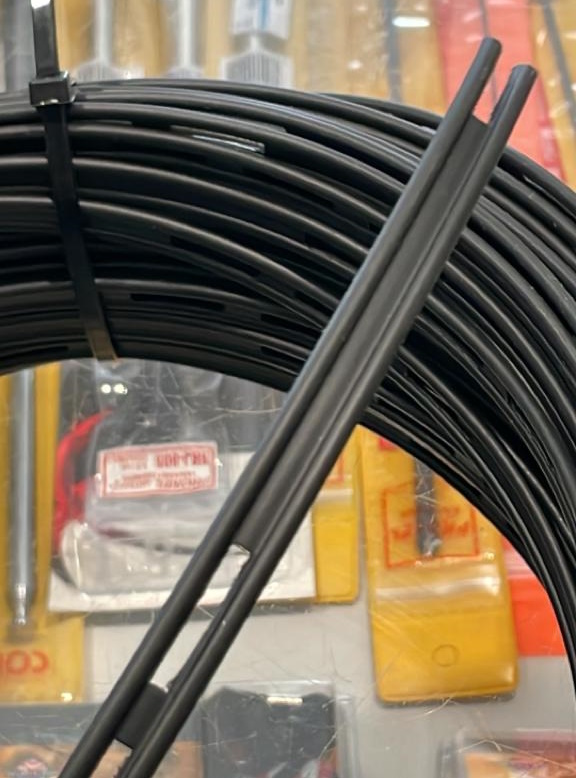

   Piattina bifilare 300 Ohm

 Prezzo : € 2,00  Tasse incl.
 Quantità:

Disponibilità
Buona

Descrizione:


Piattina bifilare 300 Ohm

ottima per costruire antenne tipo G5RV


Questa antenna fu inventata da Louis Varney (G5RV) nel 1946 ed è molto popolare negli  Stati Uniti, può essere installata come un dipolo orizzontale, a V-invertita e inclinata, con accordatore può operare su tutta la gamma HF da 3.5 a 30 Mhz.

Se connessa ad una linea sbilanciata come un cavo coassiale a 50 Ohm si consiglia di interfacciarla con un buon balun 1:1 in corrente o di predisporre un choke direttamente con lo stesso cavo coassiale avvolgendo 8-10 spire con un diametro di 15 cm per evitare il ritorno di correnti sulla parte esterna del cavo (common mode current), inoltre il balun può migliorare le prestazioni, ridurre il rumore in RX e previene interferenze RF.

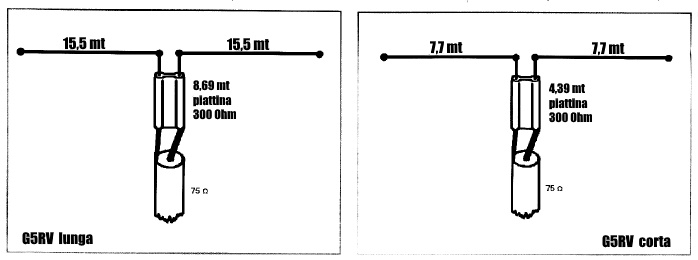

Due versioni della G5RV presentate su

Radio Rivista nel numero di Novembre 02:

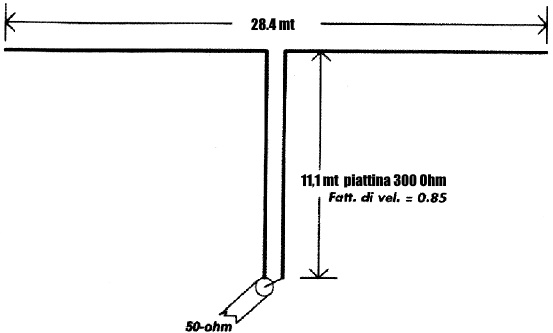

Su CQ Elettronica Giugno 2001 è stata pubblicata questa versione definita "improved" (migliorata), che avrebbe prestazioni migliori risuonando su: 3,6 - 7 - 14 - 18,1 - 24,9 - 28,5 e anche su 51,2 MHz





La G5RV, da buoni risultati, è un´antenna semplice, facile da costruire e da installare, in particolare in campo aperto per Field Day, vacanze, etc.





Il tratto di discesa in piattina deve essere il più lontano possibile da parti metalliche.

Poichè il tratto in piattina partecipa all´irradiazione del segnale non è possibile stabilire un diagramma di irradiazione ben definito. Per lo stesso motivo il rendimento può ritenersi leggermente inferiore a quello del dipolo semplice





Ulteriore versione

praticamente simile a quella pubblicata su Radio Rivista:






La lunghezza dei bracci è di 15,54 Metri (51 Feet), per la discesa in piattina si puù utilizzare sia la versione da 300-Ω o 450-Ω, con la piattina da 300-Ω, usare una linea di discesa da 8,84 Metri (29 Feet), mentre con quella da 450-Ω usare 10,36 Metri (34 Feet)

La G5RV può essere usata con qualsiasi lunghezza di cavo coassiale ma J. M. Haerle (HF Antenna Systems: The Easy Way) raccomanda una lunghezza di 19,81 metri



Esempi installazioni:
