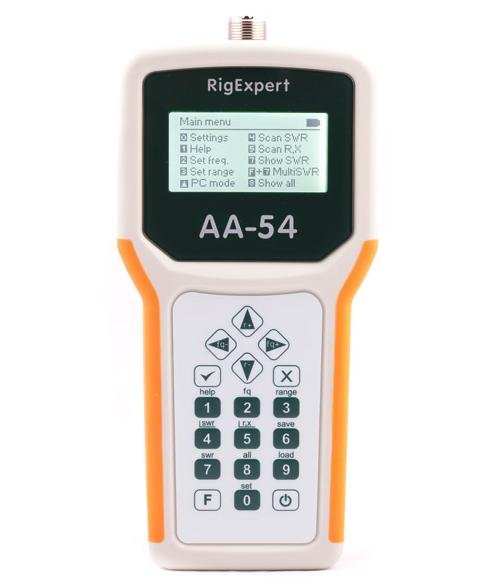

Il RigExpert AA-54 è un potente analizzatore d´antenna progettato per il collaudo, controllo e messa a punto delle antenne e relative linee di alimentazione nella gamma da 0.1 a 54 MHz.
Principalmente è uno strumento capace di misurare l´ SWR (Standing Wave Ratio) e l´impedenza (vector impedance analyzer).
I modi di misura facili da usare, così come le caratteristiche aggiuntive come la connessione a un personal computer (per tracciare grafici Smith, ecc.), rende l´analizzatore RigExpert AA-54 un prodotto attraente per professionisti e hobbisti. L´importanza della visualizzazione grafica di vari parametri in un ampio campo di frequenze è una caratteristica fondamentale di questi analizzatori che riduce significativamente il tempo per la messa a punto di un´antenna.
Le seguenti operazioni sono facilmente attualizzabili usando un RigExpert AA-54:
- Rapido check-out di un´antenna
- Messa a punto di un´antenna
- Misure dell´ SWR e dell´impedenza di un´antenna con comparazione prima e dopo un evento specifico (pioggia, uragano, etc.)
- Messa in opera di linee coassiali e misura dei loro parametri
- Prova dei cavi e localizzazione dei guasti
- Misure di capacità o d´induttanza di carichi reattivi
Vedi anche: Breve recensione degli analizzatori d´antenna e di rete
Vedi anche: Breve presentazione degli analizzatori d´antenna RigExpert su YouTube
Vedi anche: Recensione RigExpert AA-54 su eHam.net

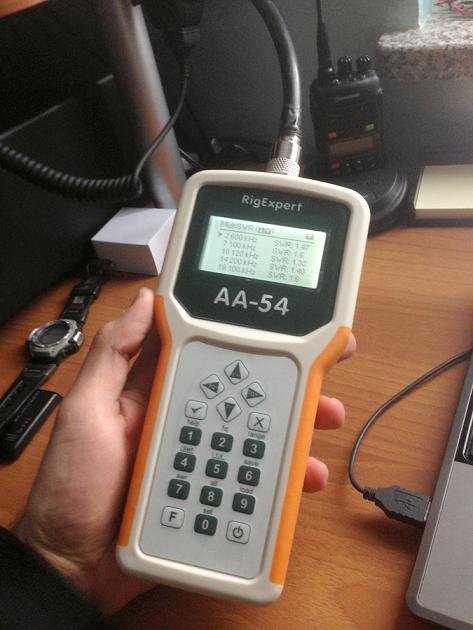

Single-point SWR measurement
|
"Save to memory" screen (AA-54)
|

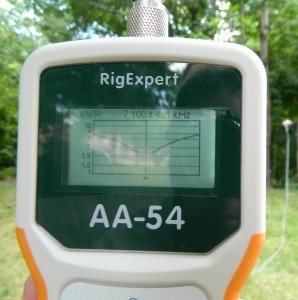

SWR graph
|
|
Gamma di frequenza: da 0.1 a 54 MHz
Immissione della frequenza: 1 kHz di risoluzione
Gamma di misura dell´ SWR: da 1 a 10
Misura dell´ SWR per sistemi da 50 e 75 Ohm
Display SWR: numerico o a barra di facile lettura
Gamma di R e X: 0…1000, -1000…1000 in modo numerico, 0…200, -200…200 nel modo grafico
Modi Display:
- SWR su frequenze multiple o singola
- SWR, R, X, Z, L, C alla singola frequenza
- Grafico SWR, 100 punti

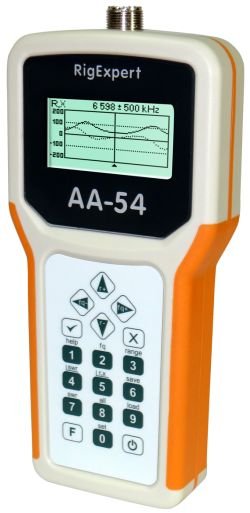

- Grafico R, X, 100 punti
Uscita RF:
- Tipo connettore: UHF (SO-239)
- Forma d´onda d´uscita: rettangolare, 0.1…10 MHz
- Potenza d´uscita: circa +13 dBm (con carico 50 Ohm)
Alimentazione:
- Due batterie alcaline da 1.5V, tipo AA *
- Due batterie Ni-Mh da 1.2V, 1800…2700 mA·h, tipo AA *
- Max. 3 ore di misure continue, max. 2 giorni in stand-by quando sono usate batterie completamente cariche
- Quando l´analizzatore è connesso a un PC o a un alimentatore con presa USB preleva l´alimentazione da quest´ultimi
Interfaccia:
- Display grafico LCD retroilluminato da 128 x 64
- Tastiera waterproof composta da 6x3 tasti
- Menu multilingue con schermi d´aiuto
- Connessione USB a un personal computer
Dimensioni: 22 - 10 - 3.6 cm.
Temperatura operativa: 0…40 °C
Peso (batterie incluse): 400 grammi
* Le batterie Ni-Mh non sono incluse con l´analizzatore.
|
