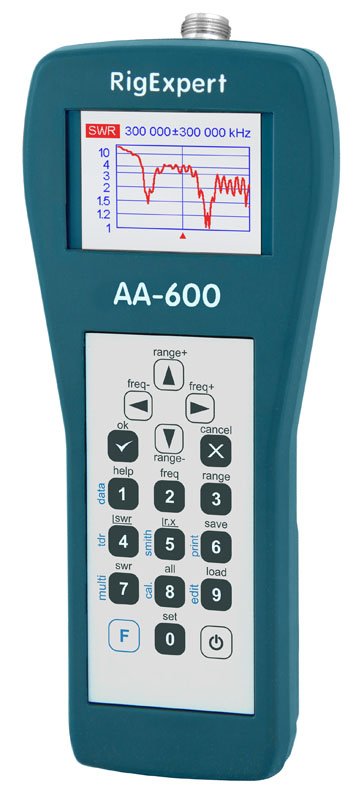

Il RigExpert AA-600 è un potente analizzatore d´antenna progettato per il collaudo, controllo e messa a punto delle antenne e relative linee di alimentazione nella gamma da 0.1 a 600 MHz.

La visualizzazione grafica dell´ SWR (Standing Wave Ratio) e dell´impedenza, così come la rappresentazione grafica Smith/polar sono le caratteristiche principali di questi analizzatori le quali riducono in modo significativo il tempo necessario per la messa a punto dell´antenna.

I modi di misura facili da usare, così come le caratteristiche aggiuntive come l´archiviazione delle memorie e la connessione a un personal computer, fanno degli analizzatori RigExpert dei prodotti attraenti per professionisti e hobbisti.


Le seguenti procedure sono facilmente attualizzabili usando un RigExpert AA-600:


• Rapido check-out di un´antenna

• Messa a punto di un´antenna

• Misure dell´ SWR e dell´impedenza di un´antenna con comparazione prima e dopo un evento specifico (pioggia, uragano, etc.)

• Messa in opera di linee coassiali e misura dei loro parametri

• Prova dei cavi e localizzazione dei guasti

• Misure di capacità o d´induttanza di carichi reattivi

Vedi anche: Breve recensione degli analizzatori di rete e d´antenna


Vedi anche: Breve presentazione degli analizzatori d´antenna RigExpert Antenna su YouTube.

SWR measurement	Help screen for one of measurement modes
MultiSWR mode - numerical values	MultiSWR mode - bars

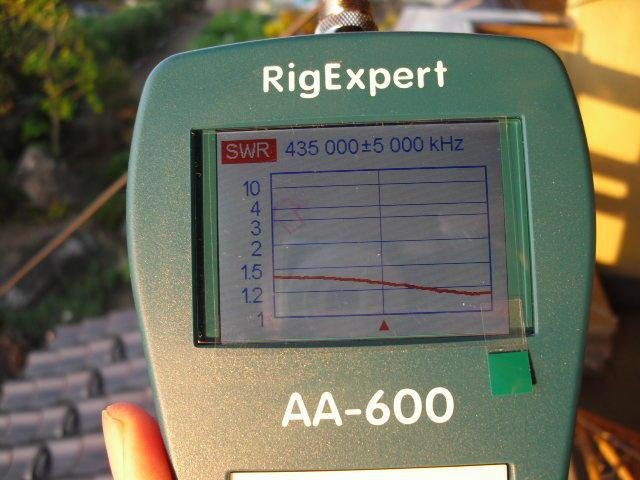

"Show all" mode	SWR graph

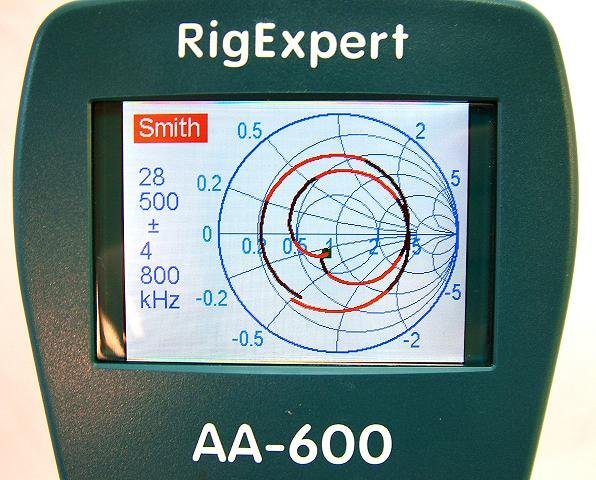

R,X graph	Smith chart

Gamma di frequenza: da 0.1 a 600 MHz

Immissione della frequenza: 1 kHz di risoluzione

Misure per sistemi da 25, 50, 75 e 100 Ohm

Gamma di misura dell´ SWR: da 1 a 100 nel modo numerico,
                          da 1 a 10 nel modo grafico

Display dell´ SWR: numerico o a barra di facile lettura

Gamma di R e X: 0…10000, -10000…10000 nel modo numerico,
            0…1000, -1000…1000 nel modo grafico


Modi display:

• SWR sulla singola frequenza
• SWR, R, X, Z, L, C sulla singola frequenza
• Grafico SWR, 80 punti
• Grafico R, X, 80 punti
• Diagramma Smith (o Polar), 80 punti
• Grafico TDR (impulse and step response)

Calibrazione opzionale open-short-load nei modi grafici SWR, R, X o Smith/polar.

Uscita RF:

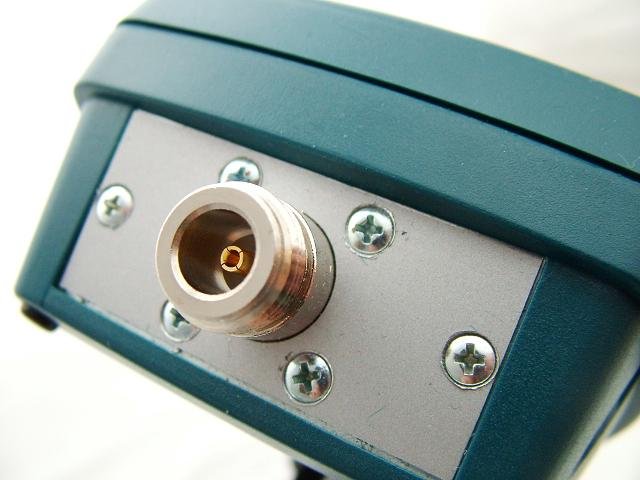

• Tipo di connettore: N
• Forma del segnale d´uscita: rettangolare, da 0.1 a 200 MHz. Per frequenze superiori, sono utilizzate armoniche del segnale principale.
• Potenza d´uscita: -10 dBm (su carico a 50 Ohm)

Alimentazione:

• Tre batterie alkaline da 1.5V, tipo AA
• Tre batterie Ni-Mh da 1.2V, 1800…3000 mAh, tipo AA
• Max. 3 ore di misure continue, max. 2 giorni in stand-by quando sono usate batterie completamente cariche
• Quando l´analizzatore è connesso al PC o a un adattatore DC con presa USB, prende l´alimentazione da queste sorgenti

Interfaccia:

• Display a colori 320x240 tipo TFT
• Tastiera waterproof composta da 6x3 tasti
• Menu multilingue con schermi d´aiuto
• Connessione USB al personal computer

Dimensioni:

• 23 x 10 x 5.5 cm.

Temperatura operativa:

• 0…40 °C

Peso:

• 650 grammi

Contenuto della confezione:

• Analizzatore RigExpert AA-600
• Custodia con tracolla
• Batterie stilo ricaricabili da 2450 mAh
• Caricabatterie
• Adattattore N-SO239(PL)
• Cavo USB per PC
