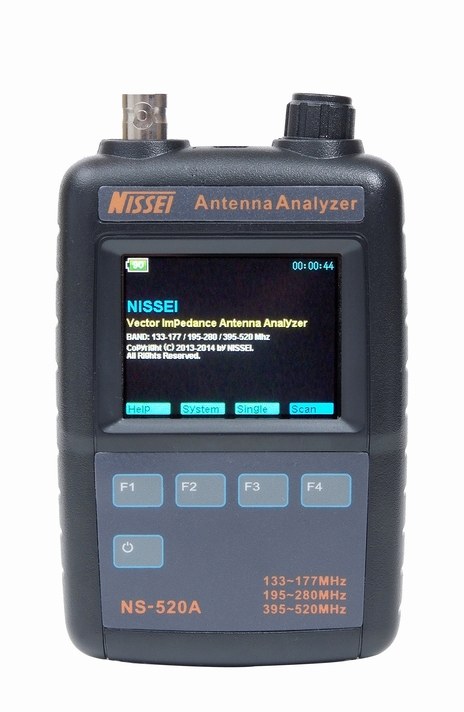

NS-520A ( da 133 a 177MHz, da 195 a 280MHz e da 315 a 520MHz)

Il buon funzionamento di un’antenna è il requisito principale per il buon funzionamento di qualsiasi stazione radio. È inutile avere un RTX top di gamma, per quanto costoso possa essere, e poi trascurare il sistema d’antenna. Ecco allora la necessità di poter disporre di uno strumento per mettere a punto le nostre antenne. Gli analizzatori d’antenna NISSEI sono lo strumento ideale per verificare e regolare la risonanza delle Vostre antenne. L´ NS-520A è adatto per antenne in banda VHF e UHF. Sull’ampio display TFT a colori da 2” (240x320 QVGA) è possibile visualizzare graficamente e in maniera molto intuitiva il funzionamento di un’antenna. Le principali funzioni di misura comprendono il rapporto SWR, la resistenza R, la reattanza X, l’impedenza complessa Z=R+jX. Con questo strumento è facile ricercare la frequenza di risonanza di un’antenna e quindi si rivela un utile ausilio nella taratura del nostro sistema radiante. L’uso è estremamente facile e le ridotte dimensioni ne consentono un uso portatile. È’ alimentato con una batteria da 3,7 volt a polimeri litio da 1800 mAh (ricaricabile con presa micro USB) che garantisce un’elevata autonomia. Il display è estremamente efficiente e risulta ben visibile anche in luce diurna, senza costringere l’operatore a contorsioni varie per evitare i riflessi. Può essere usato anche come generatore di segnali in HF oppure come misuratore di campo. L´impedenza caratteristica è 50 ohm e il connettore di ingresso è di tipo BNC. Con questo strumento nello shack sarà quasi impossibile avere un’antenna “malfunzionante”…..

Gli analizzatori d’antenna NISSEI permettono la verifica dei parametri delle antenne con impedenza 50 Ω, permette la precisa misura della reattanza X, delle onde stazionarie (ROS), della resistenza R e i parametri di impedenza complessa Z. Ideale per verificare e regolare la risonanza di antenne in onde corte e la loro larghezza di banda.

Principali funzioni di misura e caratteristiche:

- rapporto SWR dell’antenna sul display grafico nella banda di frequenza selezionata,
- impedenza d’antenna (Z=R+jX)
- resistenza (R) dell’ antenna
- reattanza (X), sul display grafico in una gamma di frequenza selezionata,
- ricerca rapida della frequenza di risonanza dell’antenna, quindi molto utile nella taratura di un’ antenna,
- per uso portatile grazie alle ridotte dimensioni,
- di semplice e intuitivo utilizzo,
- robusto, preciso e resistente alle interferenze ambientali,
- autonomia elevata grazie alla batteria al litio
- display LCD a colori molto efficiente e ben visibile anche con la luce diurna,
- utile anche come generatore di segnali in HF oppure come misuratore di campo.

Caratteristiche tecniche principali:

Frequenze operative:   da 133-177 / 195-280 / 395-520MHz
Display : LCD a colori 16M, 2” (240x 330 QVGA)
VSWR: 1,00-99,99
Stabilità di frequenza:migliore di 0,5PPM
Passo di frequenza: 1000Hz
Livello di uscita: 3dBm parametri caratteristici a 438,5MHz
Larghezza di banda di scansione:300KHz/1,5M/3M/6M/12M/24M/42M/75MHz (quest´ultima solo nella banda UHF)
Step di scansione: 1/5/10/20/40/80/140/250KHz (quest´ultima solo nella banda UHF)
Impedenza resistenza reattanza: 0.1- 999,9 Ω
Alimentazione: 3.7V 1800mAH ai polimeri di litio (in dotazione)

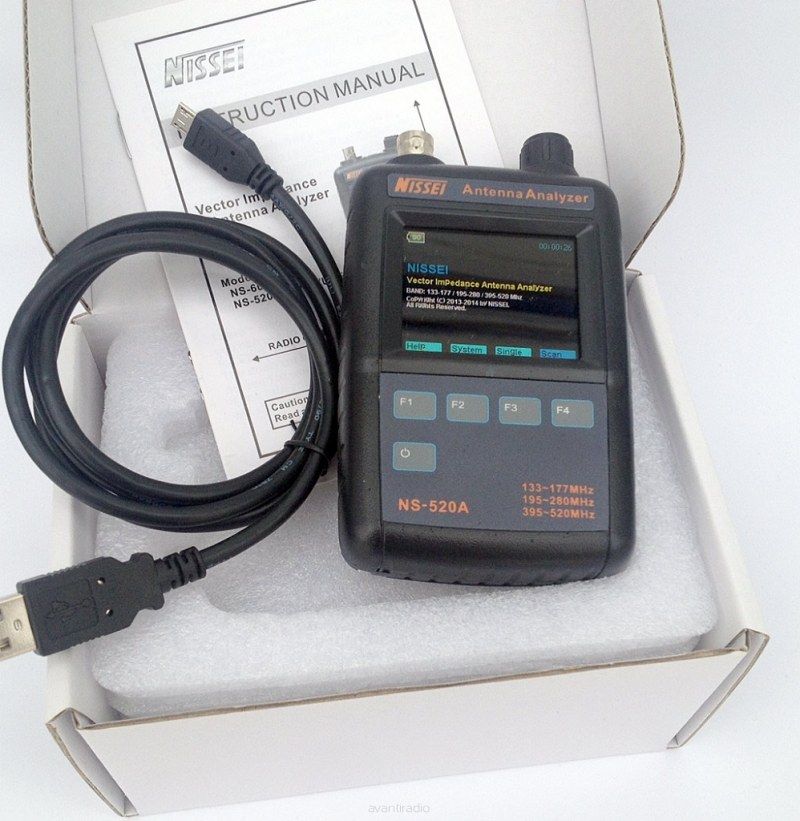

Connettore di ricarica: connettore standard USB Micro 5-5,5Vcc 500mA ( il cavetto di ricarica con connettori USB/USB-micro è in dotazione al prodotto)
Connettore d’antenna: BNC 50Ω
Indicatore di carica: carica (rosso ), la carica è completata (verde ), guasto ( lampeggiante)

Misurazione su una frequenza centrale impostata entro limiti di banda prescelti:

a misurazione completata l’analisi dei risultati verranno visualizzati automaticamente

In questa schermata è possibile selezionare e visualizzare i risultati delle curve di risonanza relative a SWR (ROS), impedenza Z, resistenza R e reattanza X.

con la manopola dedicata è inoltre possibile spostare il cursore per verificare i valori secondo la frequenza selezionata e visualizzata in alto sul display.

Misurazione su una singola frequenza , con visualizzazione contemporanea dei parametri rilevati di ROS, resistenza, reattanza e segnale:

Ulteriori caratteristiche:

è possibili inserire il proprio nominativo che verrà visualizzato sul display ad ogni accensione dello strumento,
