Filtro Passa Basso (Low Pass Filter) DC-30 MHz 3000 Watt PEP
Il design ellittico massimizza la 2a reiezione armonica fornendo al tempo stesso una minore perdita di inserzione
• Design robusto
• Perdita di inserzione bassa: <1 dB tipico, la seconda reiezione armonica a 60 MHz è > 50 dB tipica
• potenza massima applicabile 3.000 Watt P.e.P.
• <-15dB (TYP <1.4: 1 VSWR) perdita di ritorno
• Dimensioni: 30 x 5 x 9 cm
Caratteristiche tecniche:
- Potenza applicabile: 3 KWatt PEP (SSB) 1 KWatt (RMS)
- Massima attenuazione: oltre 60 dB
- Perdita di inserzione: meno di 1 dB tipica
- Impedenza: 50 Ω
- Perdita di rientro: meno di -15dB (Tipica <1.4: 1 VSWR)

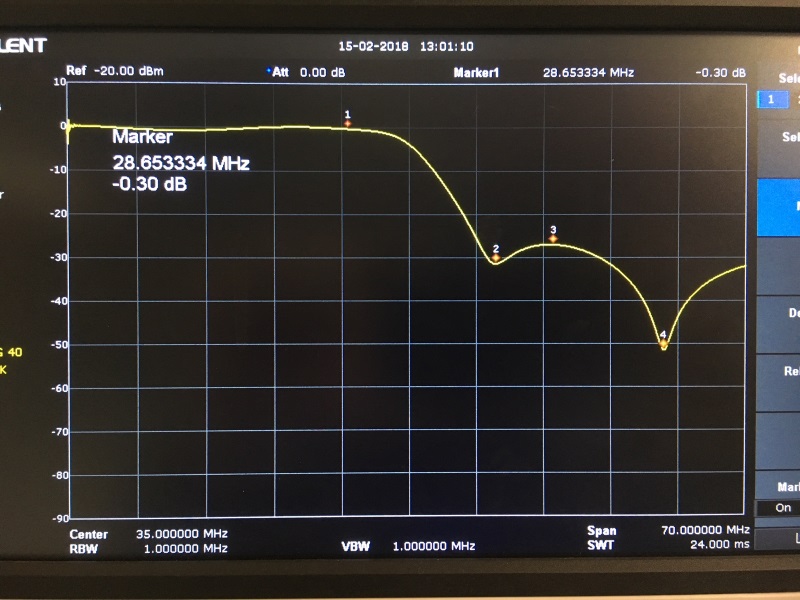

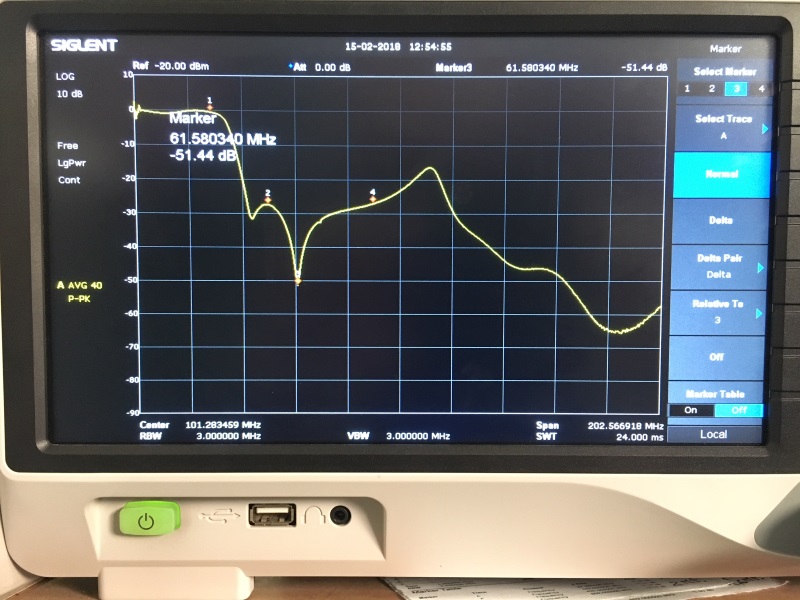

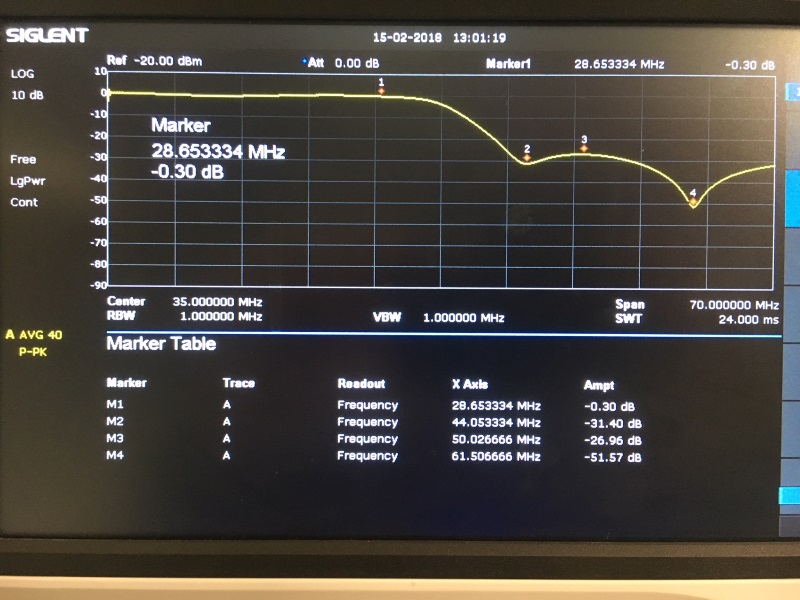

Qui sotto potete osservare il comportamento "reale" testato da noi:
