| Descrizione: |

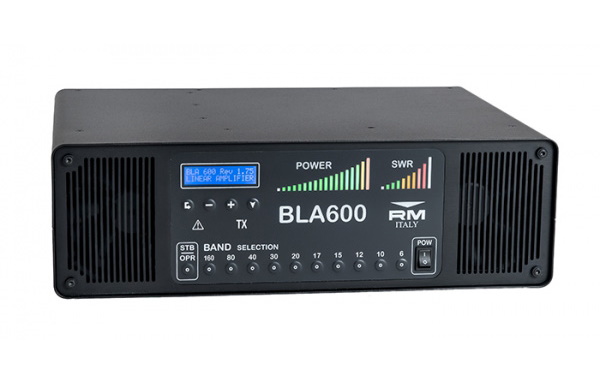

Il BLA 600 è un amplificatore lineare compatto
larga banda per le bande HF e 6m, da 1,8 a 54 MHz
- Utilizzo di Freescale MRFE6VP5600
- Uscita 500 Watt. Doppio controllo MCU
- Diodo PIN veloce La commutazione RX-TX TX-RX abilita il funzionamento QSK
- Display LCD 2×16 per lo stato dell’amplificatore
- Display a LED separati per alimentazione e antenna VSWR
- Ingresso da 1W a massimo 40W (TBC)
- 3 connettori di uscita dell’antenna configurabili dall’utente
- Controllato da un doppio MCU di grande diametro
- Ventole di raffreddamento multispeed per un raffreddamento efficiente
- Alimentatore silenzioso lineare 120 W da 115 – 230 – 240 V ca
- Peso: 21,5 kg
Specifications
- Frequency: 1.8-30 MHz & 50-54 MHz
- Active Device: NXP / Freescale MRFE6VP5600H (50V)
- Output Power: 500W+ PEP P1dB
- Input Power: 20-25W for 500W O/P 80-10m 30-40W for 500W O/P 160m & 6m
- Power Gain: Typical 14dB +/- 1dB (80-10m)
- Output Harmonic / Spurious Distortion: HF >-45dB 6m >-60dBc
- Input: 50 Ohms Unbalanced UHF SO239 Female
- Input Matching: <1.5:1 VSWR (160-6m)
- Output: 3x 50 Ohms Unbalanced UHF SO239 Female, Teflon Insulator, Gold plated terminal.
- Supply Voltage: 120 Vac +5-5%, 230 Vac +6-10%, 240 Vac +10-6%, 50/60Hz 1200VA max
- AC Input Fuse: 5 x 20mm F LBC 250V (Fast Blow), 240Vac Supply 5A, 230Vac Supply 6A, 115Vac Supply 10A
- PA Current: 27A max (hardware protected)
- Metering: Drain Current (Id), Drain Voltage (Vd), Relative Output Power, Input Power (Pin), Relative Load VSWR, Heatsink Temperature, Transistor Temperature, PSU Temperature 26
- PTT Input: Close to ground TX, Open Circuit RX, (Suitable for Open Drain / Collector / Relay switching) Output +5V S/C current <15mA in TX.
- ALC Output: Negative going voltage, (0 to –10V), Adjustable.
- Dimensions: 430mm x 142mm x 324mm (Width x Height x Depth)
- Weight: 21.5 kg
|
