Interfaccia trasponder / ripetitore duplex per RTX  Motorola  16 pin

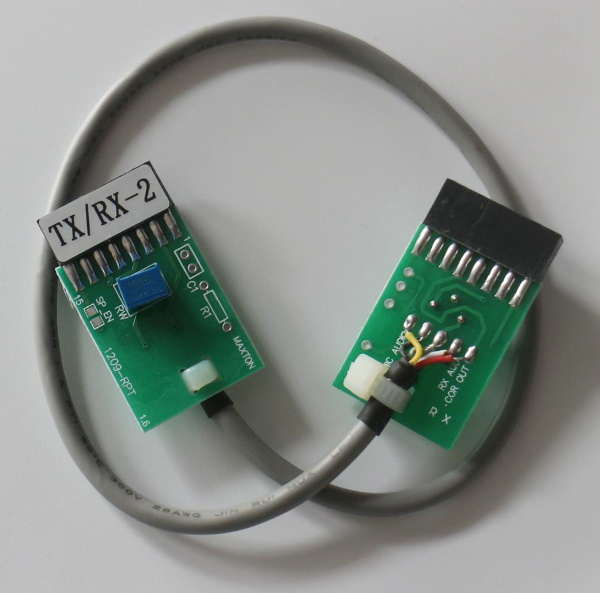

Cavo interfaccia per il collegamento di 2 radio Motorola "Back to Back". Si tratta di un collegamento diretto, per ottenere un trasponder / ripetitore duplex a basso costo. Nessun lavoro di saldatura è richiesto.


Radio compatibili:

• Motorola GM300
• Motorola GM340
• Motorola GM950
• Motorola CM340
• quasi tutte le radio Motorola con presa accessori

Impostazioni sulle radio:

Radio  RX  Pin 11 Audio

Radio  RX  Pin 08 Cor o  PL (active LOW)

Radio  TX  Pin 03 PTT  (active LOW)

Audio  TX  Pin 2 (su alcune radio, ad esempio la serie  GM340-360  deve essere abiltato via software)

Nota Importante:

Per le radio con presa 20 pin, la spina di 16 pin va inserita al centro della presa a 20 pin lasciando 2 pin liberi da entrambi i lati
