Un adattatore panoramico per l'IC-7300? Qual è il punto, ci si potrebbe chiedere, l'IC-7300 ha uno spettro così bello e un display a cascata? Giusto, ma purtroppo l'IC-7300 non ha un'uscita per un display esterno. Il PTRX-7300 fornisce qualcosa di ancora migliore: un'uscita IF alla quale è possibile collegare qualsiasi ricevitore SDR. Così il telecomando dell'IC-7300 assume una dimensione completamente nuova.

Il PTRX-7300 estende ogni IC-7300 con un'uscita IF. Questa uscita consente di collegare un secondo ricevitore (SDR) parallelo all'IC-7300 e di visualizzarne lo spettro su un grande schermo di un PC. Il vantaggio: Il preamplificatore e il prefiltro dell'Icom vengono utilizzati due volte e il ricetrasmettitore commuta automaticamente tra trasmissione e ricezione. L'RX del 7300 non viene influenzato perché l'adattatore utilizza un preciso adattamento di impedenza del segnale in ricezione. E la cosa migliore è: Questo adattatore pan è molto facile da installare e, se necessario, altrettanto facile da rimuovere. Nulla viene modificato in modo permanente sul ricetrasmettitore, la saldatura non è necessaria. Tutti i cavi necessari per l'installazione sono inclusi, l'installazione è descritta in dettaglio e con immagini.

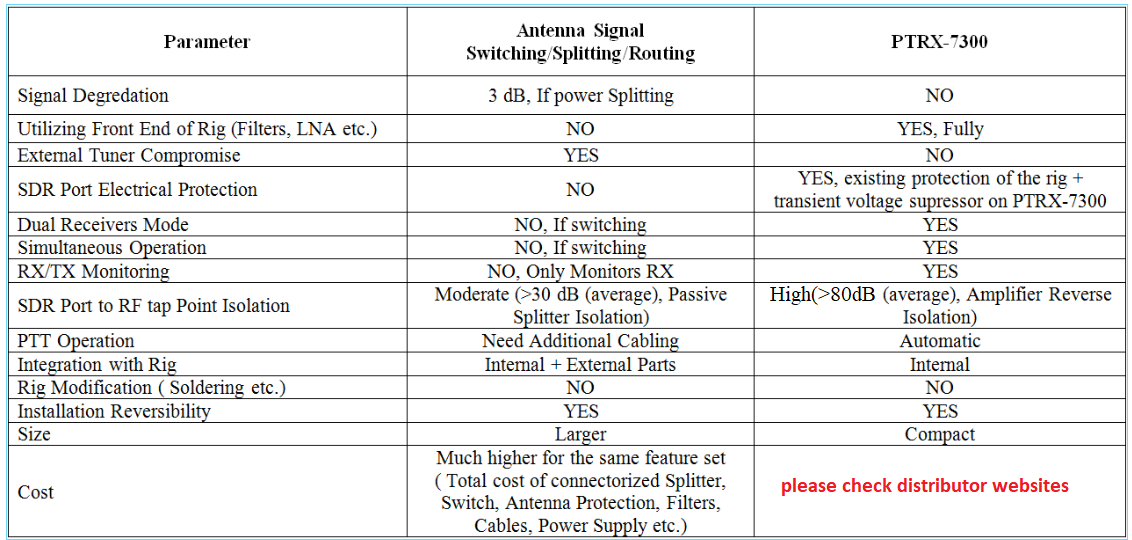

Altre soluzioni per aggiungere un'uscita RX ad un ricetrasmettitore semplicemente captano il segnale senza preoccuparsi delle regolazioni di impedenza. Di solito si usa un semplice splitter di alimentazione. Questo attenua il livello del segnale ricevuto fino a 3 dB. Non è così con il PTRX-7300! Grazie all'attenta progettazione del circuito, il rubinetto del segnale IF è ad alta impedenza e quindi non carica affatto il ricevitore dell'IC-7300, il livello di ricezione rimane lo stesso. E nel caso della trasmissione, l'attenuazione è elevata, tipicamente migliore di 60 dB. Questo assicura che il ricevitore SDR collegato non possa ricevere alcuna trasmissione RF.

Scarica manuale PDF installazione in inglese

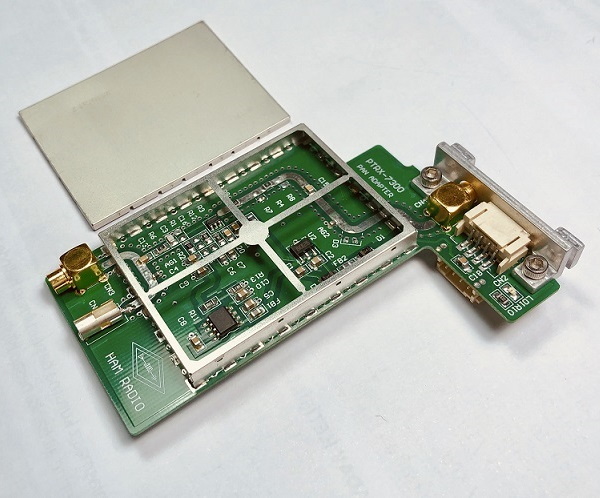

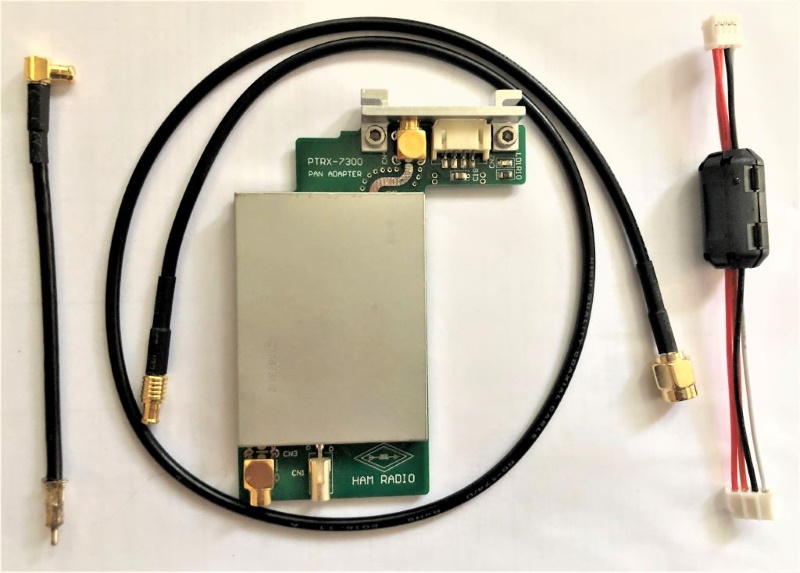

La scheda PTRX-7300 è prodotta professionalmente e dotata di componenti di alta qualità. Al posto della presa del sintonizzatore dell'IC-7300 viene utilizzato un angolo di alluminio fresato, che viene instradato verso l'esterno con i cavi in dotazione. L'uscita IF aggiuntiva è meccanicamente molto stabile e non appariscente, senza dover apportare modifiche permanenti al ricetrasmettitore Icom. Il segnale RF viene prelevato e collegato in loop attraverso un connettore esistente sul circuito stampato; anche in questo caso non c'è bisogno di saldare nulla. L'alimentazione dell'amplificatore tampone del PTRX-7300 è fornita dal connettore Tuner, anch'esso collegato in loop. Il consumo di corrente è di soli 30 mA, lasciando sufficiente energia per il sintonizzatore esterno. L'installazione richiede solo pochi minuti e lo smontaggio senza residui è possibile in qualsiasi momento senza problemi.

Con l'adattatore pan PTRX-7300 integrato, qualsiasi ricevitore SDR può ora essere collegato alla nuova uscita IF, ad esempio il DXpatrol, Airspy Discovery, Airspy HF+ o un Colibri SDR o altri. Il software di controllo dell'SDR viene utilizzato su un computer, ad esempio HDSDR, SDR-Radio, SDR# o SDR-Uno. Un altro programma - OmniRig - collega il software SDR al controllo CAT dell'IC-7300. In questo modo è possibile controllare il ricetrasmettitore dalla cascata del programma SDR e visualizzare sempre la frequenza corretta. Tutto questo mentre il ricetrasmettitore Icom con tutte le sue funzioni rimane lo stesso di prima. In questo modo si ha il meglio di entrambi i mondi - il controllo tradizionale tramite il tasto VFO sulla radio e il comodo funzionamento tramite computer.
