   EAntenna HEX6B *DISPONIBILE*
 Prezzo : € 680,00  Tasse incluse
 Quantità:

Disponibilità
Buona

Descrizione:

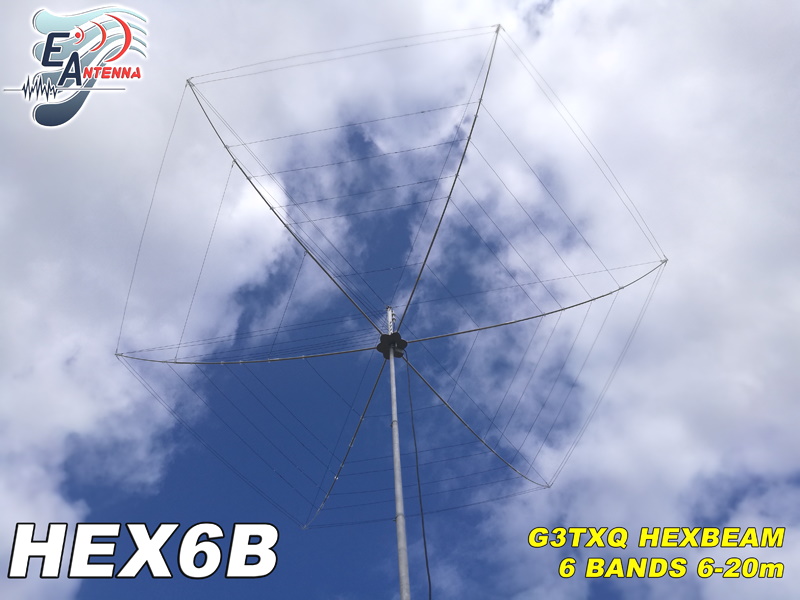

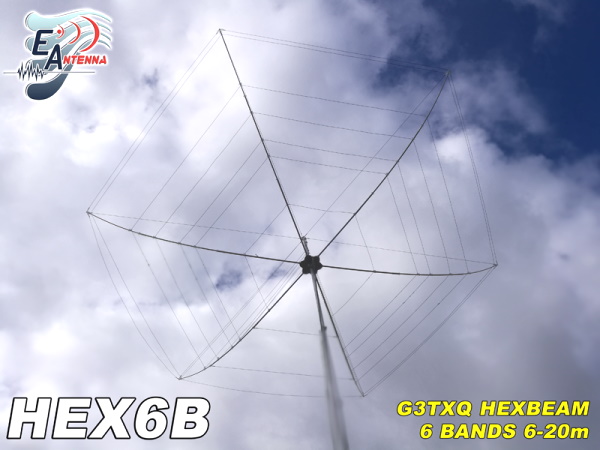

EAntenna HEX6B

La HEX6B è un'antenna direttiva HF per le bande dei 20, 17, 15, 12, 10 e 6 metri

Il design segue le idee di G3TXQ, che è stato il primo a presentare questa antenna. Tuttavia, la costruzione meccanica è stata perfezionata da EAntenna con la sua lunga esperienza nell'ingegneria delle antenne. Il risultato è un'antenna efficiente per le classiche bande DX, che può essere utilizzata grazie al suo peso ridotto anche per DXpedizioni e vacanze.

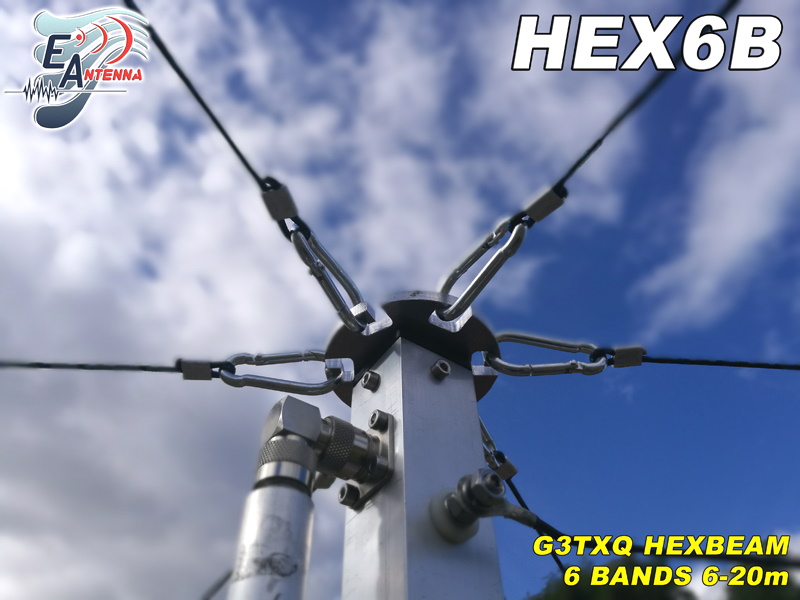

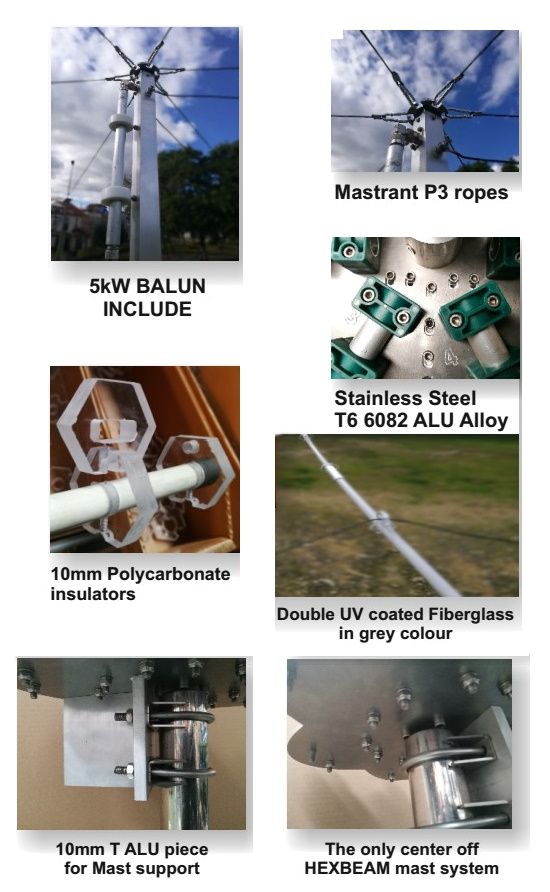

La HEX6B funziona come una direttiva a due elementi su ciascuna banda. I cavi e le funi pronte all'uso sono fissate alle aste in fibra di vetro, non è necessaria alcuna regolazione! A causa della tensione meccanica dei montanti, il raggio viene allungato fino alle dimensioni fisse per tutto il tempo, non vi è alcun cedimento sui fili. I dipoli del radiatore sono collegati al supporto centrale verticale, ognuno ha i propri morsetti a vite. Il supporto centrale è progettato come un trasformatore coassiale e balun. Questo trasformatore è responsabile di un ottimo abbinamento su ciascuna banda e del fatto che è necessaria solo una linea di alimentazione per tutte le bande.





Il guadagno è di circa 3 dBd o superiore, il rapporto fronte / retro è compreso tra 13 e 22 dB. Il trasformatore di adattamento raggiunge un SWR di 1,5: 1 o migliore su tutte le bande tranne 10 m, dove SWR è 2: 1 o migliore. Ogni banda può essere utilizzata in tutta la larghezza di banda senza un accordatore. La potenza massima consentita è 5 kW. I tubi in fibra di vetro sono a doppio rivestimento contro le radiazioni UV.



Scarica brochure PDF in inglese



Il montaggio della HEX6B è semplice e può essere eseguito da una presona in ca. 30 minuti. Per l'installazione i 6 montanti sono assemblati e fissati al palo centrale. Corde pretagliate dalla cima del polo centrale a ciascun montante sono installate per la tipica forma curva della trave esagonale. Quindi i cavi pretagliati sono fissati ai montanti e collegati elettricamente al polo centrale. Tutte le corde e i cavi sono già tagliati a misura, non è richiesta alcuna regolazione.

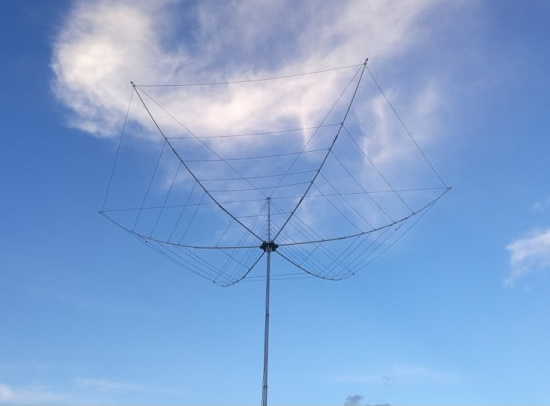

Per merito del peso ridotto di soli 8,2 kg, l'esagono può essere installato su un montante push-up in alluminio leggero. La rotazione può essere effettuata con un piccolo rotore a 12V o manualmente. l'HEX6B può essere installata su pali con un diametro da 28 a 52 mm.

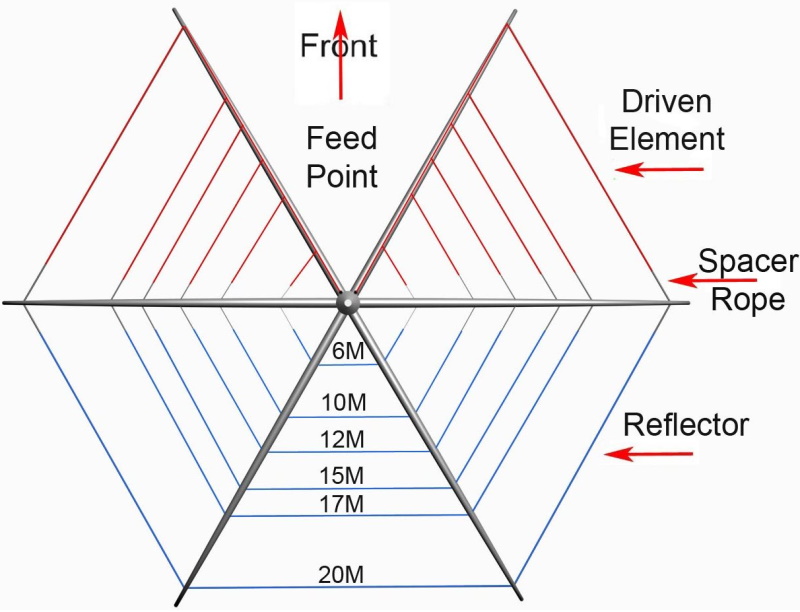

La HEX6B è come una Yagi a due elementi con unico cavo di discesa. Dall’alto l’elemento radiante  assomiglia alla forma di una lettera M, mentre il riflettore assomiglia alla forma di una lettera U aperta. Ogni banda si comporta come una yagi monobanda a 2 elementi senza bobine o trappole, quindi senza perdite.





* Guadagno in dBi (Gain over isotropic in free space).
** Guadagno in dBi a 20 metri sopra il suolo
*** Balun da 5 kWatt



Impedenza: 50 Ohm
Potenza massima: 5 kWatt
Diametro: 6,5 metri
Raggio: 3,26 metri
Resistenza al vento: ≥ 160 km/h
Peso: 8,2 Kg
Dimensioni imballo: (P x A x L) 1 scatola 13x37x127 cm
