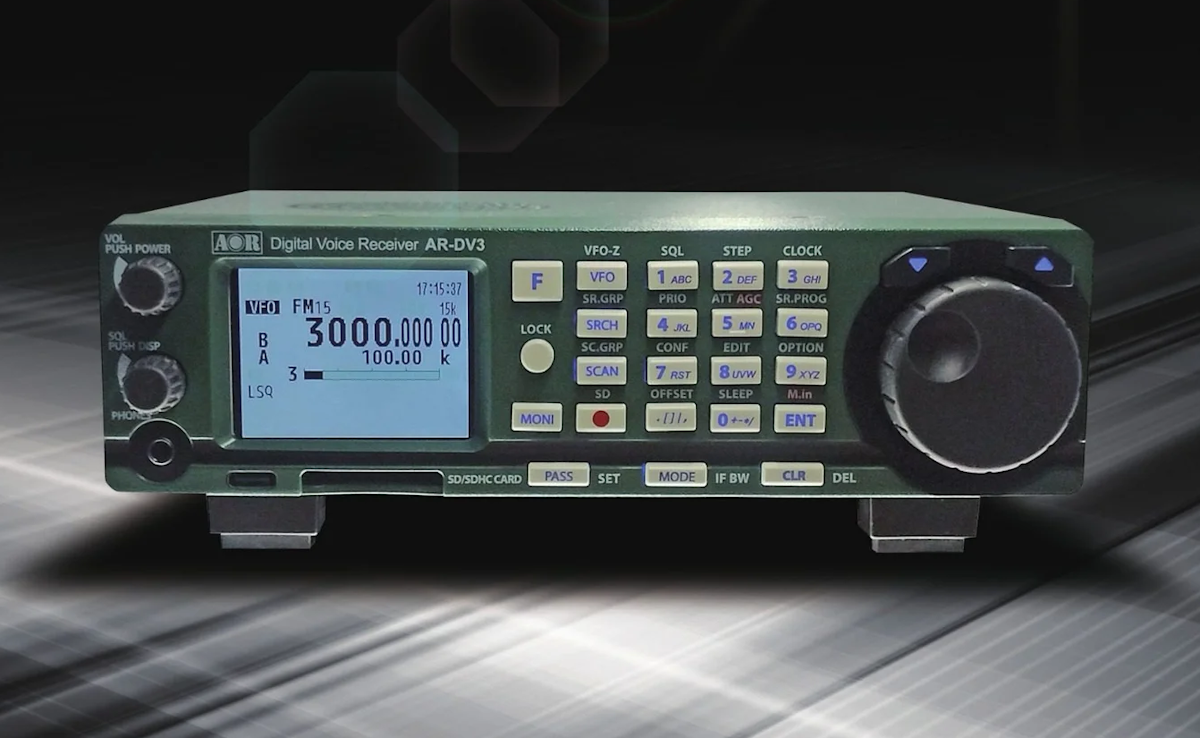

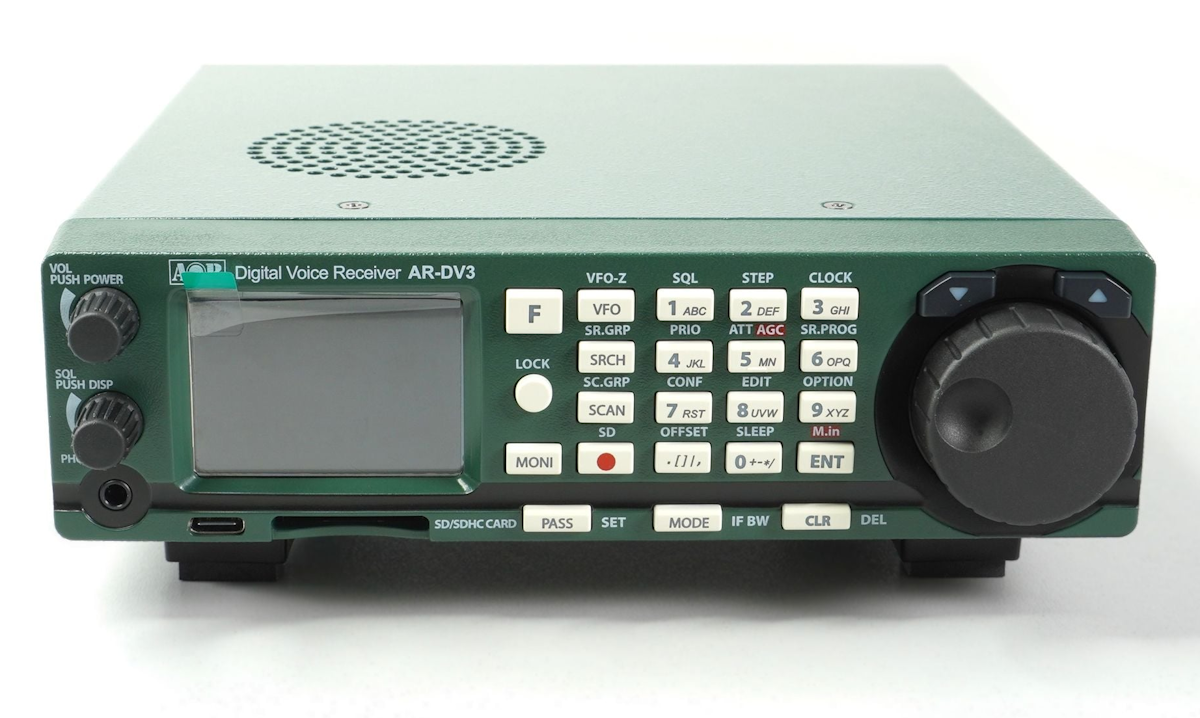

L’AOR AR-DV3 è un ricevitore a larga banda multimodo compatto con decodifica integrata dei sistemi di voce digitale.

La gamma di frequenza da 100 kHz a 3 GHz consente la ricezione dalle onde lunghe e corte fino alle comunicazioni VHF e UHF.

A differenza dei tradizionali scanner radio, l’AR-DV3 è progettato come ricevitore di comunicazioni per applicazioni di monitoraggio e analisi, in grado di elaborare servizi radio sia analogici che digitali.

Ricezione multimodo

Oltre ai modi analogici come CW, SSB (USB/LSB), AM, AM sincrona, FM e WFM, il ricevitore supporta diversi standard radio digitali utilizzati nel radioamatoriale e nelle comunicazioni professionali. Tra questi DMR (Tier 1 e 2), NXDN, P25, TETRA, dPMR e D-STAR. Sono inoltre supportati i modi digitali radioamatoriali di Yaesu (C4FM/System Fusion) e Alinco.

Alcuni sistemi vengono elaborati nei rispettivi modi operativi più comuni: P25 Phase 1, dPMR secondo lo standard dPMR446 Tier 1 e D-STAR in modalità DV. Nella ricezione NXDN la variante RALCWI non è supportata. Nel funzionamento digitale Yaesu sono supportati C4FM V/D e Voice FR (VW wide), mentre il sistema digitale Alinco supporta EJ-47U.

Rilevamento automatico del modo

Per i segnali digitali il ricevitore visualizza direttamente sul display diversi parametri del sistema, tra cui DMR Slot e Color Code, NXDN RAN, P25 NAC, TETRA Slot e le informazioni di nominativo D-STAR. La funzione integrata Auto Mode seleziona automaticamente il tipo di demodulazione, la larghezza di banda IF e il passo di canale per i segnali analogici. Anche le modulazioni digitali vengono riconosciute automaticamente, ad eccezione di TETRA e COSPAS-SARSAT, che devono essere selezionati manualmente.

Architettura del ricevitore

L’architettura del ricevitore combina due concetti differenti: nella gamma da 100 kHz a 18 MHz il ricevitore utilizza il direct sampling, mentre da 18 MHz a 3 GHz viene impiegata una struttura classica double superheterodyne. Un nuovo front-end RF con filtro passa-banda HF/VHF/UHF a 14 segmenti migliora la soppressione delle interferenze fuori banda. Inoltre un filtro SAW nello stadio IF consente una separazione più precisa dei segnali adiacenti.

Funzioni di ricerca e scansione

Per individuare segnali attivi sono disponibili due metodi di scansione. Oltre alla scansione rapida fino a 100 passi al secondo, la funzione Cyber Search raggiunge una velocità massima di 600 passi al secondo.

Display e audio

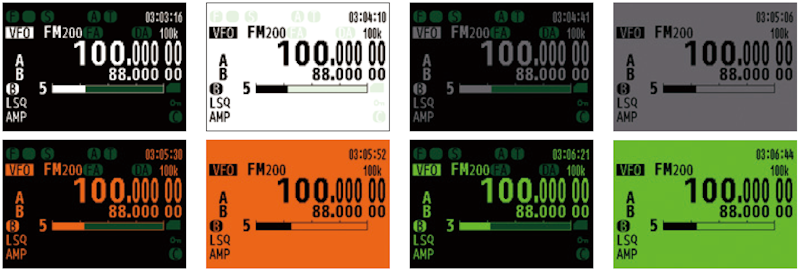

L’AR-DV3 dispone di un display a colori da 2,4″ con diversi temi colore selezionabili.

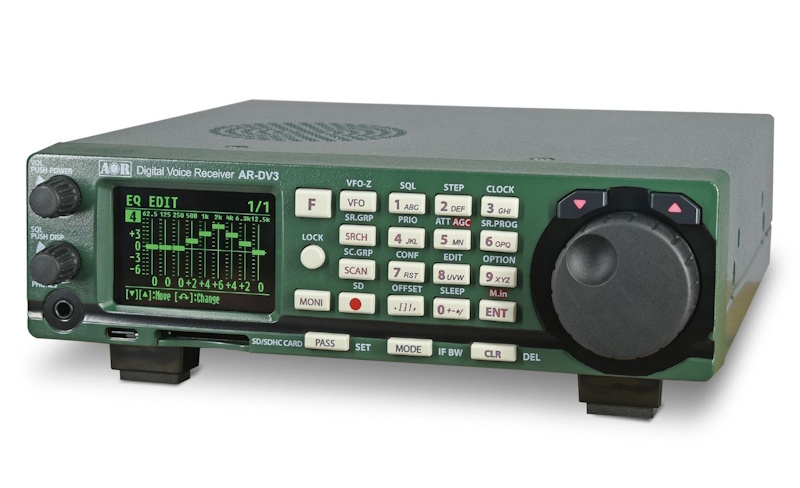

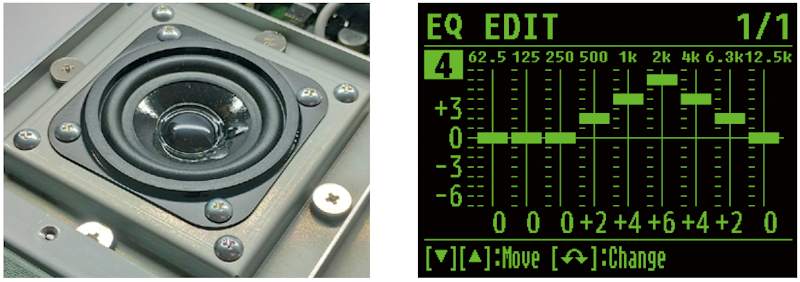

La sezione audio utilizza un DAC audio dedicato, un amplificatore per cuffie a basso rumore e un equalizzatore audio integrato. Per l’uscita audio il ricevitore utilizza un altoparlante VISATON, progettato per una riproduzione della voce chiara e facilmente intelligibile.

Interfacce ed espansioni

L’alimentazione può avvenire tramite 12 V DC oppure tramite USB Power Delivery via USB-C. In opzione il ricevitore può essere equipaggiato con un modulo di uscita digitale I/Q. In combinazione con software come SDR# (SDRSharp), i segnali ricevuti possono essere visualizzati e analizzati su un computer.

Applicazioni

Grazie all’ampia copertura di frequenza, alla ricezione multimodo e alla decodifica integrata di numerosi standard radio digitali, l’AR-DV3 è adatto per radioascoltatori, radioamatori e applicazioni professionali di monitoraggio radio.

Accessori opzionali

• Alimentatore 100-240 Vac "ATM024T-W120V" (fornito con spina per EUR/UK/US/AUS), che fornisce un'uscita a 12 Vcc
• Antenna telescopica "RA8600"
• Unità di uscita IF da 10,7 MHz (larghezza di banda +/-2 MHz) "IFDV3"
• Modulo di uscita I/Q digitale (larghezza di banda 300 kHz) "IQDV3"
• Chiave di attivazione del filtro per gruppi di utenti TETRA GSSI "AKTT-0003"
• Chiave di attivazione del decoder beacon COSPAS-SARSAT "AKCS-0003"
• Staffa di montaggio mobile "MMDV3"
• Trasformatore di isolamento galvanico "GT-1"
