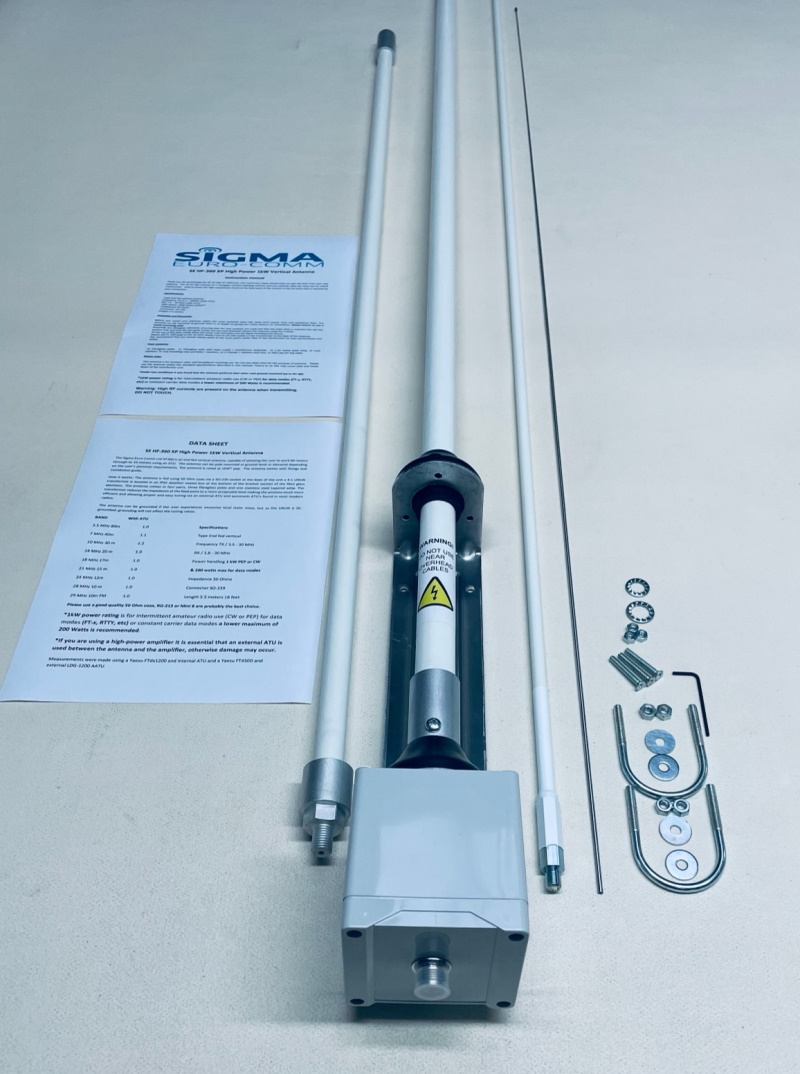

la SE-HF-360XP High Power è un´antenna verticale in fiberglass che opera nelle bande amatoriali dagli 80 mt fino a 6 mt, può essere montata su palo a livello del suolo o sul tetto a seconda delle esigenze, accetta una potenza nominale di 1000 Watt** PeP. L´antenna è alimentata usando un cavo coassiale da 50 Ohm tramite una presa SO-239 alla base dell´unità. Il balun 6:1 si trova in una scatola sigillata a tenuta stagna IP65 nella parte inferiore del staffa. E´ richiesto l´uso di un accordatore d´antenna. L´antenna, la cui altezza è di 5,5 mt, è suddivisa in 4 stili, tre in fiberglass e quello finale in alluminio.
** la potenza di 1000 Watt Pep è intermittente in SSB o CW nelle modulazioni dati (tipo FT-8, FT-x, RTTY etc) la massima potenza applicabile è di 200 Watt. Nel caso si utilizzino amplificatori l'accordatore d'antenna deve essere sempre inserito fra l'antenna e l'amplificatore.
Kit Radiali 40 & 80 metri opzionale
Le bande contrassegnate in neretto potrebbero necessitare
di un accordatore esterno, le altre si riescono normalmente
ad accordare con quello interno dell'apparato
BAND ATU
80 m 1:3.1 (Manual ATU)
60 m 1:1
40 m 1:1
30 m 1:1
20 m 1:1
17 m 1:1 (Manual ATU)
15 m 1:1
12 m 1:1 (Manual ATU)
10 m 1:1
6 m 1:1 (Manual ATU)
Usare un buon cavo coassiale 50 Ohm
come UltraFlex 7 o HyperFlex 10 oppure Hyperflex 5 o RF-240
Specifiche
- Tipo Verticale End fed
- Frequenza TX / 3.5 – 52 MHz
- RX / 1.8 – 55 MHz
- Potenza massima 1000** Watt PeP
- Impedenza 50 Ohm
- Connettorer SO-239 (PL259)
- Altezza 5.5 metri
Montaggio

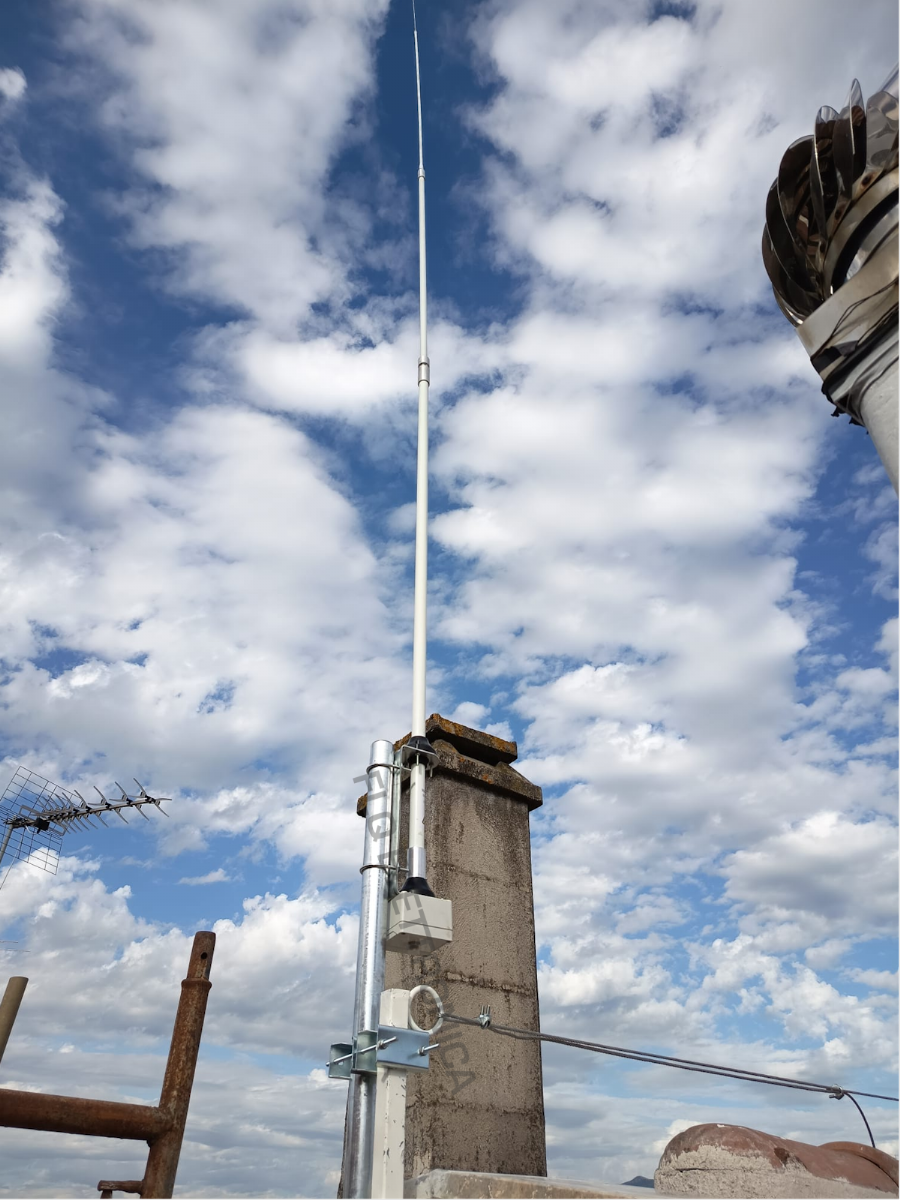

- Prima di installare l'antenna indivisuare un posto all' aperto lontano da linee elettriche e telefoniche. L'antenna può essere montata a livello del suolo o in altezza, offrendo così molte opzioni per l'installazione.
- Montare gli elementi in vetroresina assicurandosi che vengano utilizzate le rondelle elastiche e che la frusta in acciaio sia inserita nel piano sezione completamente e che i due grani siano ben fissati
- Montare l'antenna al palo utilizzando i cavallotti ad U o un altro tipo di attacco
- Nella parte superiore della base, posizionare i tre dadi e bulloni nella modanatura nera e fissarli
- Collegare il connettore PL-259 del cavo coassiale da 50 Ohm alla presa SO-239 sull base dell'antenna ove è posto il balun
- Si consiglia di mettere sempre a terra il punto di sintonizzazione piuttosto che il trasformatore per le migliori prestazioni e sicurezza
|
